1 概述

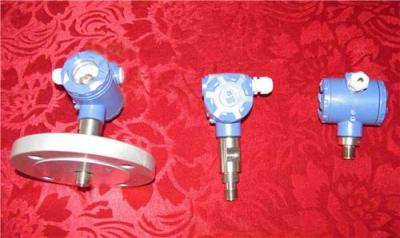

PZK型 智能壓力開關用于各種汽體和液體的壓力測量和控制。由國際先進的PIC單片機和高靈敏度的壓力傳感器作為核心器件，以及鍵盤和顯示，輸出部分（繼電器和光耦任選其一）組成。具有測量壓力范圍廣﹑精度高，操作簡單﹑顯示直觀﹑安裝維護方便等特點。
2 技術參數
工作電壓 : 24V DC (15～36V DC)
輸出接口 : 繼電器（1A /220V）或光耦
數碼顯示 : 四位LCD
按鍵設置 : 三鍵，M — 設定+轉換鍵
Z — 增加+零點鍵
S — 移位+滿程鍵
壓力范圍 :0 ～ 60MPa
環境溫度 :-40℃ ～ +70℃
精 度 :1.0級
電氣接口 :M20×1.5
防爆等級 :Ex dⅡBT4
保護等級:IP65
材 質 : a) 測量元件:316L不銹鋼 b)殼體:L102鋁
3 選型
| 選型代碼 | 說 明 |
| 型號 | PZK | – | 智能壓力開關 |
| 過程接口 | | M | | M20 x 15 |
| G | | ZG 1/2〞 |
| F | | 法蘭HG20592 PN4.0 DN20 M |
| T | | 特殊型 按用戶設計要求制造 |
| 輸出形式 | | 0 | - | 光耦OC門 （≤30mA） |
| 1 | - | 1路繼電器輸出 1A/220V |
| 測量范圍 | | XX/XX | - | 下限/上限 單位:KPa,MPa |
| 報警壓力 | | XX/XX | 報警壓力值/回差壓力值 單位:KPa,MPa |
| 選型舉例:PZK–M1–0/10MPa -8/7MPa 參數為:量程0～10MPa, 上限報警壓力8MPa，上限回差7MPa ，過程接口M20x15，1路繼電器輸出。 |
4 使用說明
4.1 設置報警壓力值
儀表上電后進入測量壓力顯示界面，長按M鍵（5秒鐘），進入設置報警壓力值功能。通過Z鍵改變數值，S鍵改變要修改的數據位。按M鍵保存設置的上限報警點壓力值并進入下一步。
4.2 設置壓力回差值
壓力回差:當被測壓力滿足報警條件后，壓力開關輸出一個報警信號。當壓力逐漸減小（或增大）報警點壓力值的一個壓力值后，壓力開關才解除報警信號。這個壓力值被定義為壓力回差值。
進入設置壓力回差值后，通過Z鍵修改數值，S鍵修改的數據位，按M鍵保存設置的壓力回差值，并返回正常運行狀態。(注意:壓力回差值<報警壓力值，系統默認為超壓報警，壓力回差值>報警壓力值，系統默認為低壓報警，）
例如:報警壓力值 = 10.00 MPa 壓力回差值 = 9.50MPa 被測壓力>10.00MPa則報警，被測壓力< 9.50MPa解除報警。
報警壓力值 = 10.00 MPa 壓力回差值 = 10.50MPa 被測壓力<10.00MPa則報警，被測壓力> 10.50MPa解除報警。
4.3 滿量程校正
長按S鍵（5秒鐘）儀表認定當前的壓力值為滿程壓力值，閃爍一次并自動保存新的滿程數據。
4.4 零點校正
長按Z鍵（5秒鐘）儀表認定當前的壓力值為零點壓力值，閃爍一次并自動保存新的零點數據。
4.5 顯示切換
在正常運行狀態下，按M鍵可循環顯示被測對象的壓力值， 對應的百分比值。
