LC1-D接觸器

　　產品簡介

　　LC1相對應的是（CJX2、CJX4）系列交流接觸器，主要用于交流50Hz或60Hz，交流電壓至660V（690V），在AC-3使用類別下工作電壓為380V時，額定工作電流至170A的電路中，供遠距離接通和分?jǐn)嚯娐分?，并可與相應規格的熱繼電器組合成磁力起動器以保護可能發生過負荷的電路，接觸器適宜于頻繁地起動和控制交流電動機。

　　型號

　　LC1-D06;LC1-D09;LC1-D12;LC1-D18;LC1-D25;LC1-D32

　　LC1-D38;LC1-D40;LC1-D50;LC1-D65;LC1-D80;LC1-D95

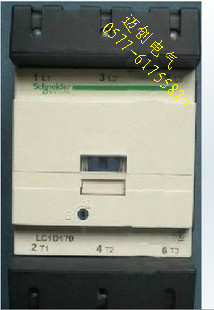

　　施耐德LC1-D115交流接觸器

　　LC1-D115;LC1-D150;LC1-D170;LC1-D205;LC1-D245

　　LC1-D410;LC1-D475;LC1-D620;LC1-D800;LC1-D300

　　施耐德LC1-F交流接觸器

　　LC1F115;LC1F150;LC1F185;LC1F225;LC1F265;LC1F330;

　　LC1F400;LC1F500;LC1F630;LC1F780;LC1F800;LC1F1000

　　正常工作條件和安裝條件

　　1、周圍空氣溫度為:-5℃~+40℃，24小時內其平均值不超過+35℃；

　　2、海拔:不超過2000m；

　　3、大氣條件:在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露；

　　4、污染等級:3級；

　　5、 安裝類別:Ⅲ類；

　　6、安裝條件:安裝面與垂直面傾斜度不超過±5°；

　　7、沖擊振動:產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

　　8、安裝方式:接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝；

　　注:直流操作40-95只能用75mm卡軌，115-170有專用卡軌安裝。

　　結構特征

　　1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

　　2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。

　　技術參數

　　1、接觸器的主要技術性能指標見表

　　2、接觸器線圈電壓為交流24V、36V、48V、110V、220V、380V、直流12V、24V、48V、110V、220V；

　　注:特殊電壓規格可以同本公司協商定做。

　　3、動作特性:交流吸合電壓:85-110%Us。釋放電壓:20-75%Us；直流吸合電壓85-110%Us，釋放電壓:10-75%Us。

　　型號與參數

　?。–JX2、CJX4）-09 （CJX2、CJX4）-12 （CJX2、CJX4）-18 （CJX2、CJX4）-25 （CJX2、CJX4）-32 （CJX2、CJX4）-40 （CJX2、CJX4）-50 （CJX2、CJX4）-65 （CJX2、CJX4）-80 （CJX2、CJX4）-95 （CJX2、CJX4）-115 （CJX2、CJX4）-150

　　額定工作電壓（V） 660（690）
