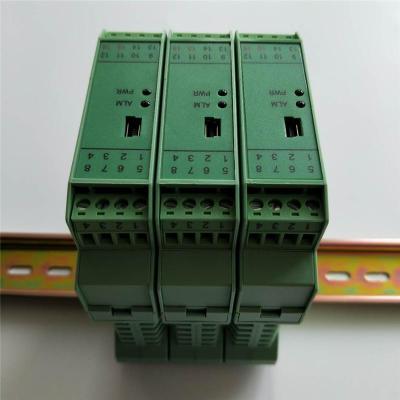

廠家直銷BDGA3-0501三相電流變送器質有保障，BDGA3-0501三相電流變送器5A交流輸入電壓或電流輸出，三相電流變送器價格/廠家直銷BDGA3-0501三相電流變送器，BDGA3-0501三相交流電流變送器報價，BDGA3-0501三相交流電流變送器接線說明咨詢樂清市邁創電氣有限公司

　　BDGA3-0501電流變送器選型注意事項:

　　1、需要檢測的是單相電流還是三相電流

　　電流變送器通常有2種形式，可適用于檢測單相或三相電流。比如:JLT2I中的“2”就表示單相電流變送器JLT43I3中的“43”就表示三相電流變送器。

　　2、變送器輸入電流的范圍

　　由于實際負載電流變化的范圍較大，為適應這種情況，通常我們先采用電流互感器來將大電流，轉換成1A或5A的小電流。所以，電流變送器的輸入，通常按電流互感器的二次電流來選擇。例如:電流互感器二次電流為5A，則可以選擇電流變送器的輸入電流也為0-5A即可。輸出直流信號的變化范圍－－-國際上輸出信號的標準通常采用DC4-20mA。當然，輸出直流信號，也可以采用直流電壓（比如:DC0-10V等），要和電流變送器后面的儀表或自控裝置的輸入配套。

　　3、輔助電源的規格

　　交流電流變送器為了精確檢測輸入電流的變化，也為了能輸出與輸入電流成線性變化的直流信號，通常需要一個輔助電源最為電流變送器的工作電源。通常，選用最多的是容易獲得的AC220V。也可以選擇直流電源，比如:DC24V等等。需要注意的是，有一些電流變送器，宣稱不需要輔助電源，即所謂的“無源型”電流變送器。對這種電流變送器，應該慎重選用。所謂“無源型”，并非是不需要電源，而是由電流變送器輸出信號后面的儀表提供工作電源。是“吃了變送器后面的儀表電源”。自然增加了變送器后面采集儀表的負擔。還有一種“無源型電流變送器”，是利用電流互感器的二次電流做變送器的電源。這種變送器的缺點是，當負載電流較小時，電流互感器的輸出電流自然較小，所提供給變送器的能量也減少，此時，電流變送器將產生非線性誤差，從而照成電流信號變送的誤差，所以，這種變送器也是需要慎重采用的。

　　4、電流變送器的輸入過載能力

　　負載電流過載時，或者系統發生故障時，對電流變送器而言，通常會承受非常大的過載電流。在此情形下，能否能承受大的過載電流，成為衡量電流變送器性能的重要指標。

　　5、交流電流變送器的穩定性

　　電流變送器作為一種“計量型儀表”，除了需要精確外，最重要的性能，是能否穩定可靠的工作。而這些性能，往往在產品設計之初就體現了。由于環境溫度的變化，任何模擬轉換型儀表，均無法避免溫度漂移現象，為減少產品的溫漂現象，各種產品會從元件和線路方面采取自己特有的技術。并且產品在交付給客戶前，會100%進行老化試驗。

　　電流變送器概述

　　電流變送器分直流電流變送器和交流電流變送器兩種。交流電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的儀器，產品廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。交流電流、電壓變送器具有單路、三路組合結構形式，其特點為:

　　1、準確度高（典型:0.2%最好0.05%）；

　　2、整個量程范圍都有極高的線性度；

　　3、集成化程度高，結構簡單，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗。

　　直流電流變送器將被測信號變換成一電壓，經HCNR200/201線性光耦直接變換成一個與被測信號成極好線性關系并且完全隔離的電壓，再經恒壓（流）至輸出。具有原理非常簡單，線路設計精煉，可靠性高，安裝方便等優點。

　　電流變送器可以直接將被測主回路中的交流電流轉換成按線性比例輸出的直流4～20mA（通過250Ω電阻轉換成直流1～5V或通過500Ω電阻轉換直流2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。

　　電流變送器原副邊高度絕緣隔離，有兩線制和三線制的輸出接線方式。三線制變送器有輔助工作電源+24V的正端、負端和信號輸出端；

　　電流變送器具有精度高，體積小、功耗小、頻響寬、抗干擾等特性。國內首創4種補償措施和6大全面保護功能，兩線端口防感應雷能力強，具有雷擊波和突波的保護能力等優點。特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統。

　　電流變送器超低功耗，單只靜態時0.096W，滿量程功耗為0.48W，輸出電流內部限制功耗為0.6W。

　　電流變送器工作原理

　　XTR115采用SO-8小型化封裝，其內部電路框圖及基本應用電路如圖1所示。U+為電源端，接環路電源。UREF為2.5V基準電壓輸出端。II端接輸入電流。IRET為基準電壓源輸出電流和穩壓器輸出電流的返回端，可作為輸入電路的公共地。OUT為4~20mA電流輸出端。UREG為+5V穩壓器的輸出端。B和E端為外部功率管的接口，分別接功率管的基極（B）和發射極（E）。功率管的集電極（C）接U+端。芯片內部主要包括輸入放大器（A），電阻網絡，輸出晶體管（VT1），2.5V基準電壓源和+5V穩壓器。RLIM為內部限流電阻。外圍元器件主要有輸入電阻（RI），功率管（VT2），環路電源（Us）和負載電阻（RL）。輸入電壓UI先經過RI轉換成輸入電流II，再經過XTR115放大后從OUT端輸出4~20mA的電流信號。為減小失調電壓以及輸入放大器的漂移量，要求UI》0.5V。

　　電流變送器的應用

　　電流變送器在單片機控制的許多應用場合，都要使用變送器來將單片機不能直接測量的信號轉換成單片機可以處理的電模擬信號，如電流變送器，壓力變送器、溫度變送器、流量變送器等。早期的變送器大多為電壓輸出型，即將測量信號轉換為0-5V電壓輸出，這是運放直接輸出，信號功率《0.05W，通過模擬/數字轉換電路轉換數字信號供單片機讀取、控制。

　　是將液位傳感器里的下部的水和上部蒸汽的冷凝水通過儀表管送到變送器的波紋管兩側，以波紋管兩側的差壓帶動機械放大裝置用指針指示水位的一種遠方儀表。當然還有把電氣模擬量變換成數字量的也可以叫變送器。以上只是從概念上說明傳感器和變送器的區別。而兩線制電流輸出型電流變送器以其具有極高的抗干擾能力得到了廣泛應用。

　　電流變送器如何測電流

　　電流變送器可以用萬能表來測它的電流。紅線是要插在毫安檔（mA）上，測量的時候要斷開一條線，把萬用表傳到回路中測量。

　　斷開一條線，用表筆分別接在斷開的兩頭上．數字萬用表，無所謂紅線與黑線．表上有正負顯示．讀出電流數，就可以算出相應的值了。
