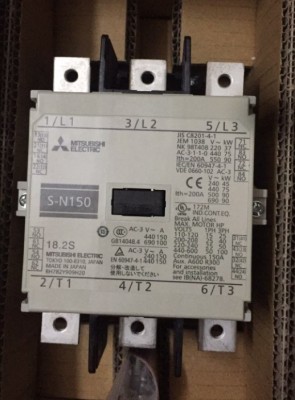

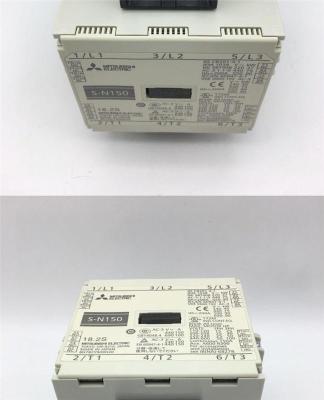

原裝正品日本三菱MITSUBISHI直流接觸器SD-N220 DC24V質保一年、原裝三菱直流接觸器 SD-N150 SD-N220 SD-N300 SD-N400 現貨、原裝正品三菱直流接觸器SD-N220 N150 N125 DC24V 110V 現貨議價、原裝正品SD-N220 DC48V日本三菱直流接觸器現貨質保一年、原裝正品三菱電磁直流接觸器 SD-T100 SD-N125 SD-N150 SD-N220三菱接觸器產品型號:S-N系列交流接觸器，SD-N系列直流接觸器、MSO，MSOD系列電動機起動器US-N，US-H系列固態繼電器。電壓:交流AC24V，AC48V，AC100V，AC120V，AC127V，AC200V，AC220V，AC230V，AC260V，AC380V，AC400V，AC440V，AC500V.直流DC24V，DC48V，DC100V，DC110V，DC125V，DC200V，DC220V.-

　　三菱交流接觸器型號:S-T10、S-T12、S-T20、S-T21、S-T25、S-T32、S-T35、S-T50、S-T65、S-T80、S-T100、S-N10，S-N11，S-N12，S-N18，S-N20，S-N21，S-N25，S-N28，S-N35，S-N38，S-N48，S-N50，S-N65，S-N80，S-N95，S-N125，S-N150，S-N180，S-N220，S-N300，S-N400，S-N600，S-N800-

　　直流接觸器SD-N11，SD-N21，SD-N35，SD-N50，SD-N65，SD-N80，SD-N95，SD-N125，SD-N150，SD-N220，SD-N300，SD-N400，SD-N600，SD-N800-

　　三菱直流接觸器的其動作原理與交流接觸器相似，但直流分?jǐn)鄷r(shí)感性負載存儲的磁場能量瞬時釋放，斷點處產生的高能電弧，因此要求直流接觸器具有一定的滅弧功能。中/大容量直流接觸器常采用單斷點平面布置整體結構，其特點是分?jǐn)鄷r(shí)電弧距離長，滅弧罩內含滅弧柵。小容量直流接觸器采用雙斷點立體布置結構。

　　一，交流接觸器的結構:交流接觸器一般都是由線圈，觸點機構，銜鐵，鐵芯，復位彈簧等部件構成，這是交流接觸器的基本結構。

　　二，交流接觸器的工作原理！

　　交流接觸器主要是通過得電的時候，鐵芯產生電磁吸力將銜鐵吸下，銜鐵本身帶動的觸點機構同時向下移動，這個時候相應的引發常開點NO和常閉點NC的狀態變化，進而控制電路的啟動和停止的。

　　三，交流接觸器的使用方法:

　　1，交流接觸器的額定電壓！

　　交流接觸器有不同的額定電壓，我們經常用的是220V或者380V交流接觸器，在接線使用的過程中一定要分清楚電壓等級，看清是220還是380，不然很容易燒壞交流接觸器！

　　2，交流接觸器的主觸點！

　　交流接觸器的主觸點一般都用在主電路里面，主觸點的主要作用是對電路特別是電動機進行啟動和停止的控制，另外主觸點都是常開點NO，經常用L1–L2–L3表示三相電源進線，用T1-T2-T3表示輸出的負載接線，使用過程中一定要分清楚！

　　NC常閉點通常用作交流接觸器的互鎖電路，2個或者多個接觸器共同使用的時候，可以使用接觸器的互鎖電路，互鎖的主要目的是不讓電動機同時運行。

　　補充:交流接觸器輔助觸點NO和NC除了自鎖和互鎖的功能外，還可以進行信號的傳遞。舉個最簡單的例子:交流接觸器控制電動機的停止和運行，這個時候NO輔助點可以串聯一個LED指示燈，用來表示電路運行，NC也可以串聯一個LED指示燈，用來表示電路停止，這都是交流接觸器輔助觸點NO和NC的傳遞信號的功能！

　　交流接觸器的種類很多，其分類方法也不盡相同。按照一般的分類方法，大致有以下幾種。

　　1:按主觸點極數分 可分為單極、雙極、三極、四極和五極接觸器。單極接觸器主要用于單相負荷，如照明負荷、焊機等，在電動機能耗制動中也可采用；雙極接觸器用于繞線式異步電機的轉子回路中，起動時用于短接起動繞組；三極接觸器用于三相負荷，例如在電動機的控制及其它場合，使用最為廣泛；四極接觸器主要用于三相四線制的照明線路，也可用來控制雙回路電動機負載；五極交流接觸器用來組成自耦補償起動器或控制雙籠型電動機，以變換繞組接法。

　　:2:按滅弧介質分 可分為空氣式接觸器、真空式接觸器等。依靠空氣絕緣的接觸器用于一般負載，而采用真空絕緣的接觸器常用在煤礦、石油、化工企業及電壓在660V和1140V等一些特殊的場合。

　　3:按有無觸點分 可分為有觸點接觸器和無觸點接觸器。常見的接觸器多為有觸點接觸器，而無觸點接觸器屬于電子技術應用的產物，一般采用晶閘管作為回路的通斷元件。由于可控硅導通時所需的觸發電壓很小，而且回路通斷時無火花產生，因而可用于高操作頻率的設備和易燃、易爆、無噪聲的場合。

　　認識交流接觸器

　　交流接觸器屬于控制類電器，在低壓電路中，交流接觸器廣泛用于電動控制各種容量電路的接通和分?jǐn)?，可以遠距離頻繁地操作，交流接觸器有主輔觸點，分別用于通斷主電路和二次控制回路。主輔觸點的極對數據根據各種用途的需要而有不同的數目。

　　接觸器的型號

　　接觸器型號由□□□□—□/□等幾部分構成。第一部分常用字母“C”代表接觸器；第二部分常用“J”代表交流，或用“Z”代表直流，如用“P”，則代表中頻；第三部分為結構特點；第四部分為設計序號。在橫杠后面，斜線之上代表額定電流，斜線以下代表輔助觸點類型和對數。例如CJX2-25/32代表交流接觸器，具有滅弧功能（消弧用X表示），額定電流25A（380V），輔助動合觸點3對，輔助動斷觸點2對。有的接觸器，主觸點數不是3對，則在斜線下表示主觸點數。各類交流接觸器的型號表示也不盡一致。

　　怎么測量交流接觸器線圈好壞

　　萬用表歐姆檔*100檔也可以，兩只表筆放在兩端即可讀出讀數，壞了的就電阻無窮大或短路時候的電阻值很小。

　　例如線圈A1經開關接到電源L1，A2接到L2,那么可用電壓檔測A1與L1之間的電壓，如果電壓是380V，則這線圈就是好的。（注:L1/L2/L3是電源三相。）

　　接觸器線圈電壓分很多種，有380V、220V、24V等，所以，如果你不知道線圈電壓是多少的話，就先加24V低電壓試，如果接觸器不吸合再電壓，加到380V后仍不吸合，多半就是接觸器壞了；判斷接觸器線圈的好壞還可以通過萬用表測量阻值來判斷，一般接觸器線圈組織在幾百歐，如果你測量的組織非常?。ū热鐜讱W，并且通電后不吸合）那就是線圈短路了；如果組織非常大（例如無窮大）那就是線圈斷路了。

　　另外還要檢查進接觸器的線圈電壓，防止因螺絲未緊固造成線圈未吸合，或因進接觸器線圈的電線斷路而造成接觸器不吸合。

　　應該是兩個接觸器和一個中間繼電器。當然這個中間繼電器也可以用接觸器來代替，只是成本高些而已。

　　這可能是一個防止停電的電路設計。KM1,KM2兩個接觸器給同一個用電負載供電。正常情況下，K1吸合，K1的常開觸頭閉合，KM2的線圈得電吸合。如果因?yàn)槟撤N情況導致A1失電，那么K1就會釋放，同時KM2也會釋放。

　　在K1斷電釋放的同時，它的常閉觸頭因?yàn)槭щ娀謴?fù)到閉合狀態，所以KM1就會得電吸合，繼續給用電負載供電。

　　如此說來，常壞的那個接觸器應該是KM2。常壞的原因應該是長期使用導致的過熱。過熱的原因一是接觸器的額定電流與用電負載的額定電流不符。比如用1210的接觸器去控制7.5的電機，接觸器就過載了，長時間使用，必將損壞接觸器。二是接觸器上的壓線端子可能沒有擰緊，也會導致過熱。如果從接觸器上接入接出的導線是鋁線，也會導致過熱。

　　一、安裝前檢查

　　1.1在接觸器安裝前應該檢查產品的銘牌及線圈上的技術數據（如額定電流，電壓、操作頻率和通電持續率等）是否符合實際使用要求。

　　1.2用手分合接觸器的活動部分，要求產品動作靈活無卡頓現象。

　　1.3有些接觸器鐵芯極面涂有防銹油，使用期應該將鐵芯極面上的防銹油搽干凈，以免油垢粘滯而造成接觸器斷電不釋放。

　　1.4檢查和調整接觸器觸頭的工作參數（如開距、超程、初壓力、終壓力等）并使各極觸頭動作同步。

　　二、安裝調試

　　2.1安裝接觸器接線時，應該注意勿使螺釘、墊圈、接線頭等零件失落，以免落入接觸器內部而造成卡住或短路現象。安裝時應將螺釘擰緊，以防振動松脫。

　　2.2檢測接線正確無誤后，應在主觸頭不帶電的情況下，先使線圈通電分合數次，檢查產品動作是否可靠，然后才能接入使用。

　　2.3用于可逆轉換的接觸器，為保證鏈鎖可靠，除安裝有電氣鏈鎖外，還應加裝機械鏈鎖機構。

　　三、使用后檢查

　　3.1使用期中，應定期檢查產品各部件，要求動作部分不卡頓，緊固件無松動脫落，零部件如有損壞，應及時更換。

　　3.2觸頭表面應該經常保持清潔，不允許涂油，當觸頭表面因電弧作用而形成金屬小珠時，應及時鏟除。當觸頭嚴重磨損后，超程應該及時調整，當厚度只剩下3/1時，應該及時調換觸頭，但應該注意，銀及銀基合金觸頭表面在分?jǐn)嚯娀r(shí)生成的黑色氧化膜接觸電阻很低，不會造成接觸不良現象，因此不必銼修，否則將會大大縮短觸頭壽命。

　　3.3原來帶有滅弧室的接觸器，絕不能不帶滅弧室使用，以免發送短路事故，陶土滅弧罩性脆易碎，應該避免碰撞，如有碎裂，應該及時調換。

　　一般接觸器的用途很廣泛，可用作控制工廠設備，電熱器，工作母機和各種電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。

　　當接觸器遇線路這部分遇到問題時，經過小編總結大概有以下幾點（如有其它問題可以評論里探討）:

　　1，如果出現故障，首先切斷電源和輔助觸點的電源，使用萬用表手動依次檢查接觸器的接通和斷開情況，還有接觸器輔助觸點在接通和斷開的時候是否正常斷開和閉合。

　　2，電壓不穩或缺相，如果電源電源沒有問題，可能是電源端和負載端接線不良，接線不良嚴重可能會導致短路病引起火災，也可能是接觸器內部的問題，需要更換

　　3，過熱或者長時間運行會主回路斷開連接，可能是你選擇的接觸器型號和負載型號不符導致發熱，最好安全電流比負載要大，但不能超過太多。

　　4，啟動良好，停止不能斷開負荷，可能是接觸內部卡住，不能斷開連接。

　　5，接觸器不能自鎖，首先檢查線圈電源電壓來源是否良好，其次檢查二次線路是否接錯線和端子是否松動。

　　5，如果是接觸器在運行時聲音特別大，首先排除接線是否牢固后，可能是接觸器內部質量的問題導致。

　　6，接觸器不能吸合或者吸合后又?jǐn)嚅_(kāi)，可能是線圈的電壓低于額定值，也可能是接觸器內部的彈簧彈力不夠?qū)е隆?/p>
