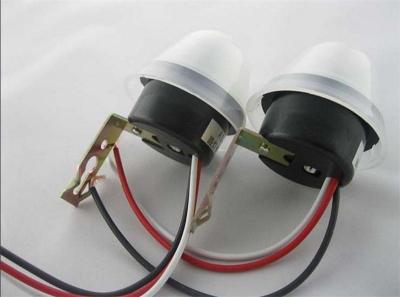

產品名稱:光控開關 ?型號:AS-20(改進型）光控開關 220v自動晚上亮模塊路燈防雨可調戶外光控感應控制器。AS20/220V路燈光控開關接線圖片
額定電壓:220V ? 額定電流:10A
產品關鍵部件采用松樂繼電器，華西安規電容，ST集成芯片，質量貨比三家。
產品功能:天黑自動開啟 天亮自動關
特點
1、內部設有環境照度自動檢測電路，白天自動關閉，晚上自動開啟。
2、采用三線制，兼容阻性、感性、容性燈多種負載。
3、控制對象可為L(zhǎng)ED燈、節能燈、日光燈、白熾燈、排氣扇燈等。
4、具有環境條件改變時的延時功能。
應用范圍
廣泛應用于街燈、高速公路、工廠、花園、港口、機場、農場、公園、學校和其它場所。
測試
1、接線方法不可以接錯的，按我們說明接（黑線共用零線--紅線黑線接電源--白線黑線接負載燈具）
2、在白天測試開或關請使用不透明物，包在開關上，開關亮燈正常工作了。
一、簡述
一般工廠、學校、街道的路燈，水面島嶼的航標燈。白天由值班人員關燈、天黑再行開燈。往往會引起不及時開關或關燈。這樣不但不浪費電力，而且，還影響工作。我廠根據各方面的有關資料，引進國外先進集成電路、國外先進外型，及在本廠以前生產路燈開關的基礎上，改制了一種比較有實用價值的路燈自動開關。該開關不受天氣季節的影響，功能可靠、靈敏度高，暢銷全國各地，深受用戶歡迎。
二、工作原理與結構
電路中裝有延時電路，具有防止偶然間的閃電或手動電筒、汽車、及其它燈光照射光電頭，落葉飛低短暫遮擋光電源件的誤開誤關的抗干擾能力。
路燈自動開關由關電轉換裝置即關電電頭集成塊、電子元件、執行繼電器構成。白天關照較強，光敏元件電流增大，使集成電路的繼電器釋放，路燈不亮，到傍晚天黑到一定程度時，由于光照減弱，光敏元件產生的電壓低，繼電器吸合路燈亮直到次日晨，光照加強集成觸發器自動再次動作，路燈滅。
AS-15光控開關根據光電控制原理設計而成的新型高精度節能產品，它通過光電信號轉換，以自然光控制照明燈具的亮與熄，即可及時照明，又可節省電力，是控制戶外光源照明的理想產品。一般適用于廣告燈、工廠、學校、街道的路燈，水面島嶼的航標燈。AS-15光控開關不僅采用了高精度光敏元件和進口集成電路等器件,還增加了延時電路,使其具有良好的抗干擾性能,靈敏度高,動作可靠,不受天氣季節影響,且體積小,安裝方便,還可室外單燈配裝。
路燈光控開關采用先進的嵌入式微型計算機控制技術，融光控功能和普通時控器兩大功能為一體的多功能高級時控器（時控開關），根據用戶節能需要可以將光控探頭（功能）與時控功能同時啟用，將達到最佳節能效果。是路燈、景觀燈、廣告燈箱、霓虹燈等設備的最佳節能控制裝置；可廣泛應用于街道、鐵路、車站、航道、學校及供電部門等一切需要時間控制的應用場所。
功能特點
1、采用進口嵌入式工業級硬封裝CPU，工作穩定，可靠性高。
2、中文（英文）液晶顯示年、月、日、時、分、秒。
3、既有手動操作又有自動開關燈功能，手動操作方便獨立檢修、調試或重大慶典的需要。
4、控制模式有以下三種:既可單獨工作也可任意組合控制，這是ET系列多功能時控器的一大亮點--多功能。
模式1:普通時控模式，用戶設定開關燈時間，開燈范圍00:00到23:59；關燈范圍00:00到23:59
模式2:光控模式，開關燈時間由光控探頭根據事先設置的光照度進行控制。
模式3:光控時控模式，是同時啟用模式1和模式2兩種功能，光控優先級高于時控優先級。當時間處在光控開啟的時間段內，系統采用光控模式，否則采用時控模式。能實現白天暴雨、濃霧燈天氣開燈，晚上半夜關燈?？刂破鬏敵鰹椴⑿休敵?，兩種模式均可共用同一個端口輸出。
5、光控和時控功能開啟或關閉可任意獨立控制。
6、光照度控制動作點可任意編程設定:光照度自由設定。
7、光控參數一旦設置立即在液晶屏上同時顯示光控設定參數和光照度值。
8、光控輸出回路可任意定義:根據需要可以在輸出1-2回路中任意指定哪路或幾路為光控節能輸出，這是ET10x.1多功能時控器的一大亮點—輸出定義靈活。
9、內置二級防雷電路，增強設備可靠性，抗干擾能力強。
10、流水線作業生產，確保產品質量一致性,“三防”處理電路板、適應惡劣環境可靠性更高。
11、可裝備用電池，備用電池啟用時1分鐘內無人操作自動關機(增加備用電池使用壽命)。
12、設置數據自動保存，保存時間>10年。
13、輸出回路:1-2路，每路4時段任意編程設定。
14、內置開關電源模塊，適用85~265VAC的寬電壓范圍。
15、內置可充電電池，使用更加方便。無外部電源時，10s鐘內無人操作自動待機。
技術參數
*工作電壓:AC85~265V
*輸出回路:1-2路可選
*顯示方式:LCD中文/英文（H型出口機為英文版）
*控制精度:1分鐘
*防雷處理:二級，抗干擾能力強
*負載能力:≤10A/路(阻性)
*工作溫度:－10℃~55℃
*數據保存:>10年
*功率損耗:≤1.5W
*外形尺寸:122*75*51mm
*時間誤差:
*重量:270g
顧客朋友們:
您們好；本人一直致力于高低壓電器、電線電纜的采購和發貨，積累了豐富的服務經驗。可以為外地用戶配送服務。
一.產品全:浙江溫州柳市是（中國電器之都）是全國低壓電器生產基地，是世界的低壓電器集散地。本店集中交流接觸器、空氣開關、起動器、熔斷器、斷路器、互感器、繼電器、變壓器、調壓器、穩壓器、刀開關、隔離開關、行程開關、電磁鐵、信號燈、按鈕、硅整流器、金具、開關箱柜等等高低壓電器、輸變電設備、儀器儀表、建筑電器、通信設備、電線電線電纜等20000多種規格的產品和各產品的配件。
二.服務好:專為外地客戶代辦采購，代辦發貨，購物指導、資料傳遞、最新報價。我們不收任何費用，不計業務大小。
三.價格低:全國以及世界的低壓電器價格，沒有比柳市的更低。我們完全按本地廠家價格，絕不加價，保證正牌產品和質量。
四.質量高:過去臭名昭著的溫州電器，現在是名譽全球。許多產品獲得了國際馳名商標。
五.方便:你只要報上名稱、型號、規格、數量，核價后就給你采購發貨。省錢、省力、省事，省去了高額的差旅費，何樂而不為呢？
光控開關/光控時控器采用先進的嵌入式微型計算機控制技術，融光控功能和普通時控器兩大功能為一體的多功能高級時控器（時控開關），根據節能需要可以將光控探頭（功能）與時控功能同時啟用，將達到最佳節能效果。是路燈、景觀燈、廣告燈箱、霓虹燈等設備的最佳節能控制裝置；可廣泛應用于街道、鐵路、車站、航道、學校及供電部門等一切需要時間控制的應用場所。現在國內主要的品牌有燈聯網、艾貝斯等，代表型號有ET101.1、ET102.1等。
功能和用途
本系列智能光控開關，可以根據用戶設定的時間（光照度門限）值，自由控制用電器的電源開關。廣泛用于路燈、霓虹燈、廣告燈等需要按時間控制電源開關的用電設備。
用戶可以根須需求設定四組開關燈時間，可以實現多時段開關燈。
用戶也可以利用光控探頭采集當?shù)毓庹斩?，?shí)現根據光照度開關燈。

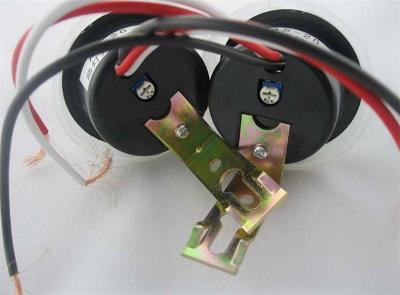

AS-20(AS-10)防雨圓頭型光控路燈自動開關是根據半導體元件的光電轉特性設計制作的一種新穎的光電開關。它主要由一只經過密封的CDs光敏電阻和集成電路組成。在黃昏和黎明時分，可根據大自然光線的變化自動控制路燈的開啟和關斷，從而達到路燈自動控制和節約能源的目的。它可以用支架方便地安裝在木材、金屬和混凝土電桿上，而且可在任何天氣條件下工作。由于它具有設計新穎、安裝可靠、體積小、重量輕、安裝方便、使用壽命長、價格低廉等優點而被廣泛應用于街燈、高速公路、工廠、花園、港口、機場、農場、公園、學校和其它場所。
1、工作電壓:220VAC ? 10A ? ?50Hz
2、負載功率:白熾燈≤1000W ? ， ?節能燈、日光燈、排氣扇≤400W
產品功能:天黑自動開啟 天亮自動關閉
特點
1、內部設有環境照度自動檢測電路，白天自動關閉，晚上自動開啟。
2、采用三線制，兼容阻性、感性、容性燈多種負載。
3、控制對象可為L(zhǎng)ED燈、節能燈、日光燈、白熾燈、排氣扇燈等。
4、具有環境條件改變時的延時功能。
應用范圍
廣泛應用于街燈、高速公路、工廠、花園、港口、機場、農場、公園、學校和其它場所。
測試
1、接線方法不可以接錯的，按我們說明接。
2、在白天測試開或關請使用不透明物，包在開關上，開關亮燈正常工作了。
一、簡述
一般工廠、學校、街道的路燈，水面島嶼的航標燈。白天由值班人員關燈、天黑再行開燈。往往會引起不及時開關或關燈。這樣不但不浪費電力，而且，還影響工作。
我廠根據各方面的有關資料，引進國外先進集成電路、國外先進外型，及在本廠以前生產路燈開關的基礎上，改制了一種比較有實用價值的路燈自動開關。該開關不受天氣季節的影響，功能可靠、靈敏度高，暢銷全國各地，深受用戶歡迎。
二、工作原理與結構
電路中裝有延時電路，具有防止偶然間的閃電或手動電筒、汽車、及其它燈光照射光電頭，落葉飛低短暫遮擋光電源件的誤開誤關的抗干擾能力。
路燈自動開關由關電轉換裝置即關電電頭集成塊、電子元件、執行繼電器構成。白天關照較強，光敏元件電流增大，使集成電路的繼電器釋放，路燈不亮，到傍晚天黑到一定程度時，由于光照減弱，光敏元件產生的電壓低，繼電器吸合路燈亮直到次日晨，光照加強集成觸發器自動再次動作，路燈滅。
操作設置
按鍵功能說明
菜單鍵:功能選擇。按鍵時，依次在系統時間、定時設置、光照度設置之間切換。當系統鎖定時，長按解鎖。
選擇鍵:功能參數設置，選中時呈現閃爍狀態。
上下鍵:子菜單選擇、功能參數加減。
取消鍵:對應定時設置時間啟用/不啟用。
復位鍵:系統恢復初始設置。
自動/手動鍵:系統在開、關、程序控制（自動）間切換。
參數設置
系統時間設置步驟:
1、在系統顯示時間界面且無字符閃爍時，按上下鍵、在時間設置和日期設置之間 切換。
2、對應界面按選擇鍵，選中設置參數。
3、按上下鍵設置對應參數。
定時設置步驟:
1、在系統顯示時間界面，按菜單鍵，進入定時設置。
2、通過上下鍵選擇:回路1的1開/1關=》2開/2關=》3開/3關=》4開/4關，回路2的1開/1關=》2開/2關=》3開/3關=》4開/4關。
3、觀察對應時間是否為“----”，該狀態表示此時間不啟用。按取消鍵，確定其是否啟用。
4、在啟用狀態，按選擇鍵選中對應選項:分、時、星期。
5、通過上下鍵設置時間。
光照度設置步驟:
1、在系統顯示時間界面按三下菜單鍵，進入光照度設置主界面。
2、按選項鍵設置開關狀態、控制回路、控制星期。
3、在開關狀態為ON時，按上下鍵選擇光照度設置子菜單。分別有:主界面、光照度開關門限、光照度開時間、光照度關時間
4、在對應子菜單中按選擇鍵選中參數，通過上下鍵設置。
應用舉例
某公司用ET102.1，在某項目要求系統回路1在周一至周日時，采用時控開燈—22:00關燈—4:00開燈且在18:00-19:00時根據光照強度開關燈。回路2處于常關狀態。
設置步驟:
1、設置系統時間和日期。
2、定時設置回路1的1開/1關的時間分別為22:00和4:00，星期為星期一……星期天。其余全為“----”狀態。
3、設置光控模式為開，控制星期為星期一……星期天，控制回路1。設置開關燈門限為20-50，及小于20開燈，大于50關燈。設置光控開關時間為18:00-19:00。
注意事項
A、使用前請仔細閱讀使用說明書。系統上電時，請確保接線正確。
B、在設置時，請將其置于開或關的狀態，以免設置時造成外部電源頻繁開關。
C、設置時，請確保不用的部分處于關閉狀態。
D、使用光照度控制時，請校對光照值。本產品顯示的值為參考值，不滿足光照計量要求。
