脫扣器是與斷路器機械上相連的，用以釋放保持機構并使斷路器自動斷開的裝置。其作用是當線路有漏電或人身觸電時通過零序電流互感器的電流的矢量和不等于零，互感器二次線圈的二側產生電壓，并經集成電路放大，當達到整定值時，通過漏電脫扣器在0.1秒內切斷電源，從而起到觸電和漏電保護作用。

　　功能簡介

　　脫扣器一般說來，傳統的雙金屬片機械式或電子電磁式脫扣器與脫扣機械部分組成整體，目前智能脫扣器則不包含機械脫扣部分，僅指控制板（即可理解為斷路器的內置“控制器”）。

　　脫扣器具有過載、斷路、漏電、欠壓、過壓、不平衡、欠頻、過頻、逆功率、相序等保護功能；還具有負載監控、實時值測量、需量測量、諧波測量、測量表設置、維護、通信、DI/DO、區域選擇性聯鎖、試驗聯鎖、LCD界面顯示等功能。

　　發展史

　　早期的脫扣器為電磁式的，其工作原理是利用雙金屬片在流過電流時發熱變形而使脫扣器動作，這類脫扣器制造調整困難，精度低和可靠性差。

　　60年代，美國開始研制電子脫扣器，并應用于低壓斷路器。電子脫扣器具有保護功能多、延時精度高、選擇性好、整定范圍大和返回系數高等特點。此外還可以增加接地保護，過載報警功能，使低壓電器的保護特性更完善，性能得到了提高。此后國外先進工業國家相繼開發出多種電子脫扣器，從分立元件、集成電路發展到利用微型計算機技術的智能脫扣器。

　　80年代開始，法國MG公司研制成功ST一608型智能脫扣器，ABB公司也開發出PRI型智能脫扣器，日本、美國、德國也都開始將智能型脫扣器應用于低壓斷路器中。我國的智能脫扣器研究起步較晚，但在科技人員的不懈努力下已取得很大成績，開發出了多種產品并形成了系列化，在功能上也已達到了一定水平。 [2]?

　　基本特性及基本功能

　　傳統的斷路器保護功能是通過脫扣器中機械系統的動作來實現的，其效果也不夠理想。為了防止用電設備故障以及在供電網絡出現異常時損壞用電設備，在傳統斷路器的基礎上逐步開發出更可靠和更具保護性能的斷路器。

　　隨著微電子技術的發展，集成電路的出現，大大縮小了普通電子電路的體積，因而出現了以專用集成電路為基礎的多功能脫扣器，從而促進了多功能斷路器的發展。同時微型計算機技術的發展也為低壓電器的智能化提供了條件。智能脫扣器是智能斷路器的核心部件，它不僅能夠提供普通斷路器的各種保護功能，還能實時顯示電路中的各種參數(電流、電壓、功率、功率因數等)，以及和PC機進行通信等功能。

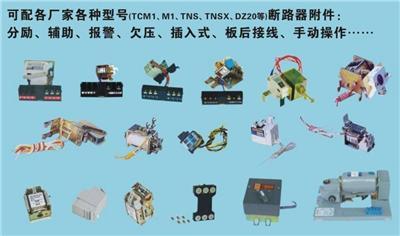

　　產品分類

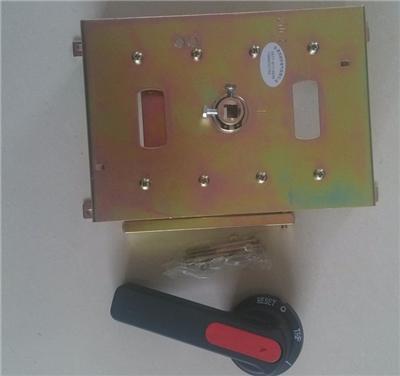

　　電磁脫扣器低壓斷路器一般由脫扣器、觸頭系統、滅弧裝置、傳動機構、基架和外殼等幾部分組成，在投入運行時，操作手柄已經使主觸頭閉合，自由脫扣機構將主觸頭鎖定在閉合位置，各類脫扣器進入運行狀態。下面就重點說說斷路器的幾個脫扣器: [1]?

　　熱脫扣器

　　熱磁脫扣器提供磁保護和熱保護，熱保護也就是過載保護。熱保護:電流經過脫扣器時熱元件發熱（直熱式電流直接過雙金屬片），雙金屬片受熱變形，當變形至一定程度時，打擊牽引桿從而帶動機構動作切斷電路。 一般來說，電路中都用熱磁脫扣器來提供短路和過載保護，只有一些特殊場合用電磁脫扣器提供短路保護，而由其它元件（如熱繼電器）來提供過載保護。?

　　電磁脫扣器

　　電磁脫扣器與被保護電路串聯。線路中通過正常電流時，電磁鐵產生的電磁力小于反作用力彈簧的拉力，銜鐵不能被電磁鐵吸動，斷路器正常運行。當線路中出現短路故障時，電流超過正常電流的若干倍，電磁鐵產生的電磁力大于反作用力彈簧的作用力，銜鐵被電磁鐵吸動通過傳動機構推動自由脫扣機構釋放主觸頭。主觸頭在分閘彈簧的作用下分開切斷電路起到短路保護作用。?

　　失壓脫扣器

　　失壓脫扣器并聯在斷路器的電源側，可起到欠壓及零壓保護的作用。電源電壓正常時扳動操作手柄，斷路器的常開輔助觸頭閉合，電磁鐵得電，銜鐵被電磁鐵吸住，自由脫扣機構才能將主觸頭鎖定在合閘位置，斷路器投入運行。當電源側停電或電源電壓過低時，電磁鐵所產生的電磁力不足以克服反作用力彈簧的拉力，銜鐵被向上拉，通過傳動機構推動自由脫扣機構使斷路器掉閘，起到欠壓及零壓保護作用。

　　當電源電壓為額定電壓的75%～105%時，失壓脫扣器保證吸合，使斷路器順利合閘；當電源電壓低于額定電壓的40%時，失壓脫扣器保證脫開使斷路器掉閘分斷。一般還可用串聯在失壓脫扣器電磁線圈回路中的常閉按鈕做分閘操作。

　　分勵脫扣器

　　分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈并聯在低壓斷路器的電源側。需要進行分閘操作時，按動常開按鈕使分勵脫扣器的電磁鐵得電吸動銜鐵，通過傳動機構推動自由脫扣機構，使低壓斷路器掉閘。

　　電子脫扣器

　　電子脫扣器可以有以上所有功能，并可以方便地進行整定。電子脫扣器就是用電子元件構成的電路，檢測主電路電流，放大、推動脫扣機構。?

　　優缺點

　　電磁脫扣器的缺點是只能提供短路保護，其優點就是成本低，壽命長，受環境影響小。

　　熱磁脫扣器的缺點是只能提供二段保護；動作值誤差比較大，不可以調節（現在所謂的新一代斷路器可以機械調節，但調節幅度很小，且誤差相當大）；受環境影響較大。其優點就是成本低，性能穩定，可靠性相對較高，不受電壓波動影響，壽命長，有些型號可以倒進線。

　　電子脫扣器的優點是其可以提供三段甚至四段保護；靈敏度高，動作值比較精確，而且可以調節；加裝通訊模塊后還可以與上位機連接，進行遠程控制；基本不受環境溫度影響。其它缺點就是成本過高，而且國貨可靠性不高，還有一般不可以倒進線。

　　輔助觸頭組主要用于交流50Hz，額定工作電壓660V及以下，直流額定工作電壓220V及以下的控制電路中作遠動、也可按GB14048.4的要求，接入主電路作接觸器用。

　　結構概述

　　1.產品全塑卡扣式裝配結構，充分利用尼龍本身固有彈性，不需要螺釘及專用工具拆裝省工、省時、省電。

　　2.產品為直動式運動結構，反力彈簧采用寶塔型彈簧，動作特性可靠、機構靈活、產品設計緊湊，可防止外界雜物及灰塵落入產品。活動部位接線端有罩覆蓋人手不能觸及帶電部位，確保使用安全，符合有關電器安全標準。產品外型尺寸小巧，安裝面積小，安裝方式有螺釘緊固或卡扣式安裝在35毫米寬的標準導軌上具有拆卸迅速方便的特點。

　　3.產品觸頭均為橋式雙斷點結構。觸頭采用銀基合金材料制成，接觸電性能優越、觸頭耐磨損、壽命長、滅弧室為封閉型采用阻燃材料制成能阻擋的按電弧向外噴濺，保證人身及相鄰電器的安全。

　　4.產品的磁系統為E字型鐵芯工作可靠、損耗小、噪音低，具有很高的機械強度，線圈接線端A1、A2印有電壓規格表示清晰醒目、接線方便。

　　5.模數化，積木式結構輔助觸頭根據需要靈活拼裝使用。

　　安裝使用及維護

　　1.安裝前應檢查有關的技術數據。

　　2.安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。3.對有金屬安裝底板的接觸器要妥善接地。

　　4.接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。

　　5.使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。

　　6.使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

　　欠電壓繼電器或脫扣器是指當繼電器或脫扣器的端電壓降至預定值時，使機械開關電器有延時或無延時斷開或閉合的繼電器。

　　產品介紹

　　欠電壓繼電器或脫扣器與開關電器組合在一起，當外施電壓下降，甚至緩慢下降至額定電壓的70%至35%范圍內，與開關電器組合一起的欠電壓繼電器和脫扣器應動作，使電器斷開。

　　判斷好壞

　　1 脫扣器

　　顧名思義低壓的“脫扣”，對應于高壓的 “保護”，主要是在故障時發出跳閘命令，使得配套的開關跳閘，防止事故擴大。類型很多參照前面，現在電子脫扣器應用的越來越廣泛。

　　2 繼電器

　　二次回路中用的，可以理解為得電或失電后，位置狀態會發生變化，從而控制回路的通斷，或者輸出節點給其他回路。

　　3 空氣開關

　　ACB-air circuit break，這就要說到開關的滅弧介質，字面上理解 空氣開關

　　滅弧介質就是空氣 對應于真空開關之類。

　　4 接觸器

　　有些場合需要頻繁的投切電源，對開關的損壞太大，因為開關的觸頭是有壽命的。這個時候就用接觸器來控制回路的通斷。

　　5 熔斷器

　　熔斷器 字面理解 采用了熔絲保護 靠熔絲的熔斷來起到保護作用。熔絲知道嘛？老式的閘刀開關那個保險絲。老式的閘刀開關也算是熔斷器

　　6 隔離開關

　　隔離開關 不具備滅弧能力，但是可以看到明顯的斷點，在操作中是很有作用的。由于開關的分合，往往是肉眼看不見的，從人心理角度來說，總覺得不踏實，于是在斷開開關后，斷開隔離開關，肉眼可見明顯斷點，心里就踏實了。

　　7 斷路器

　　滅弧 快速切斷電流 無論是正常工作電流還是故障電流。至于為什么要滅弧

　　三言兩語講不清楚，只需知道如果不滅弧，將會對設備乃至系統電網產生不可估量的損失

　　產品特點

　　脫扣器具有過載、斷路、漏電、欠壓、過壓、不平衡、欠頻、過頻、逆功率、相序等保護功能；還具有負載監控、實時值測量、需量測量、諧波測量、測量表設置、維護、通信、DI/DO、區域選擇性聯鎖、試驗聯鎖、LCD界面顯示等等功能。?
