概述

　　QX5241是一款降壓型的高精度高亮度LED恒流驅動控制器。

　　QX5241通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；電流檢測精度最高可達±1%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。

　　系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。

　　QX5241特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V到36V；而工作溫度范圍從-20 oC到85 oC。

　　QX5241特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA電流輸出。

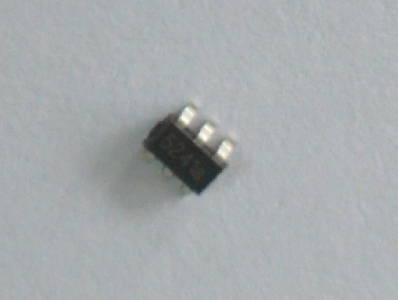

　　QX5241采用小的SOT23-6封裝。

　　特點

　　? 最大輸出電流:2.5A

　　? 高效率:96%

　　? 高端電流檢測

　　? 最大輝度控制頻率:5KHz

　　? 滯環控制，無需補償

　　? 最高工作頻率:1MHz

　　? 電流精度:最高可達±1%

　　? 寬輸入電壓:5.5V~36V

　　? 最高輸出功率: 25W

　　? 5V，5mA片上穩壓器

　　應用領域

　　? 建筑、工業、環境照明

　　? MR16及LED燈

　　? 汽車照明
