概述

　　QX5243是一款降壓、恒流、高效率的高亮度LED驅動器。

　　QX5243特別適合寬輸入電壓范圍的應用，輸入電壓范圍從5.5V 到36V，并且QX5243對輸入電壓具有高的抑制比。

　　QX5243采用內置的低導通電阻的功率開關管，簡化了芯片的外圍電路，只需很少的外接元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。

　　QX5243通過一個外接電阻設定輸出電流，輸出驅動電流最大可達800mA，高端電流檢測達到±4%的電流精度。

　　由于采用滯環控制方式，QX5243 對負載瞬變具有非常快的響應速度，最高工作頻率可達1MHz。

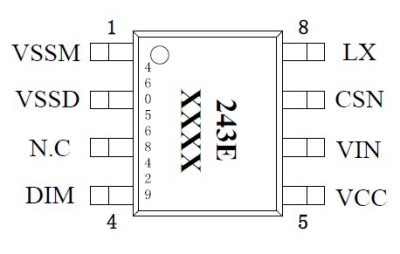

　　QX5243采用ESOP8封裝。

　　特點

　　? 最大輸出驅動電流:800mA

　　? 電流精度:±4%

　　? 高效率:95%

　　? 高端電流檢測，恒流輸出

　　? 輝度控制，最大輝度控制頻率:20KHz

　　? 滯環控制:無需補償

　　? 最高工作頻率:1MHz

　　? 最高輸出功率:20W

　　? 5V，2mA 片上穩壓器

　　應用領域

　　? 建筑、工業、環境照明

　　? 汽車尾燈、霧燈、指示燈、應急燈、MR16及LED 燈

　　兼容:PT4115
