獲嘉縣長期工業(yè)金漿回收價格多少

　　如何從硝酸鉑溶液中還原鉑金。其實硝酸鉑溶液還原鉑金的方法，與硝酸鈀溶液還原鈀金的工藝流程是一樣，都是通過還原劑直接就可以直接還原的，將需要還原的溶液裝入燒杯中，加入適量燒沸的熱水進行稀釋，調整一下PH值，然后一邊攪拌一邊緩慢地加入還原劑。

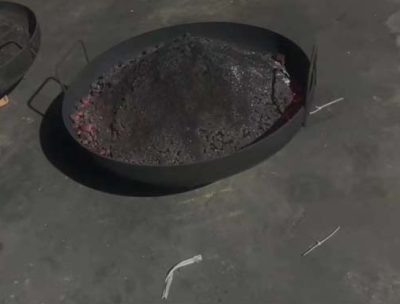

　　當溶液完成反應過來，加入還原劑不再反應溶液呈清水狀態(tài)，硝酸鉑溶液便完全反應過來。接下來就是過濾清洗，將反應出來的黑色沉淀物，也就是海綿鉑進行多次清洗，去除殘留的硝酸與還原劑等雜質，清洗完畢后將其烘干處理，烘干后就可以進行最后的熔煉處理，硝酸鉑溶液至此提純還原完畢。

　　載體碳的熱處理1974年，英國石油公司開發(fā)成功含石墨的活性炭_2，其負載的金屬原子可排在石墨的網狀組織中，有良好的分散性和穩(wěn)定il生。石墨具有更強的傳輸電子能力和更穩(wěn)定的結構，因此，以石墨化的活性炭作載體具有比活性炭更優(yōu) 良的性能 。1990年，英國石油公司與凱洛格公司聯(lián)合，實現了石墨化活性炭負載釕基氨合成催化劑的工業(yè)應用熱處理是為了提高活性炭的強度，經過真空高溫處理，使之部分石墨化。 ?曹峻清等提出，石墨化程度控制在 3％以下，并除去少量有機雜質，處理時的真空度為 1．013×~1．013× Pa，溫度 300～1500℃，升溫速度 5℃ ·rain，保溫20—50h，真空下緩慢降至室溫出爐，處理后的比表面積為900～1500·，孔容0．02～1．20mL·。采用此方法使催化劑活性組分粒度大小適宜，分布均勻。阿納托利 ·烏拉帝米若維奇 ·若曼尼恩科等提出，若載體石墨化程度大于20％，則制備的催化劑鈀晶粒度小于3．5nm，鈀均勻分布在距離載體表面距離為其半徑的 1％～30％，形成均勻的蛋殼分布，這種分布有助于提高催化劑活性。

　　鈀在有機合成中的崛起鈀的崛起離不開有機合成領域對其的需求。是二戰(zhàn)后，隨著塑料和精細化工產品需求增加，鈀催化的Wacker反應成為了重要的工業(yè)材料合成方法。Walter Hafner在此領域的貢獻可謂不可磨滅，他的發(fā)現為鈀的工業(yè)應用奠定了基礎。 鈀催化的交叉偶聯(lián)反應 鈀的魅力還在于其催化交叉偶聯(lián)反應的能力。隨著1968年Heck首次明鈀能夠催化偶聯(lián)反應，隨后Negishi與Suzuki的研究更是鞏固了鈀在這一領域的不可替代。如今，鈀催化的偶聯(lián)反應已經成為制和材料科學等領域中的工具。

　　催化劑中鈀的質量含量一般在萬分之幾至百分之幾。鈀價格昂貴且資源有限，鈀催化劑的失活主要是鈀晶粒的增長使其催化活性面積減小、雜質的覆蓋和中毒等原因。而鈀所具有良好耐腐蝕性、高溫性能及穩(wěn)定的電學特性，鈀在反應過程得流失并不很大，即廢鈀催化劑與新鮮催化劑相比鈀含量差值不大，因此對廢催化劑中的鈀進行較的回收就成為可能。鈀是貴重金屬，是重要的化工原料，國內儲藏量及開采量有一定限度。廢鈀催化劑為鈀寶貴的二次資源，有相當高的回收價值。根據我國發(fā)展現狀和前景的預測，在石化工業(yè)、聚酯工業(yè)、汽車等領域開展鈀催化劑的回收生產將產生巨大的經濟效益。是在石油重質化提高和Pd資源趨緊價格上揚的今后，加強廢催化劑回收的研究并將成果盡快用于工業(yè)化生產是一項為緊迫的任務。

　?。?）永久性中毒硫會造成催化劑永久性中毒。硫化物（ 如硫酸鹽等）隨原料和輔料進入反應系統(tǒng)后，與鈀反應生成硫化二鈀或硫化四鈀，這兩種反應產物又被還原成大晶粒的金屬單質鈀，這大晶粒鈀的活性比高度分散狀態(tài)下的微晶鈀低得多。所以經過上述敘述可以確定鈀碳在生產過程中會有部分損失，含量會下降一部分。 1. 保持生產工況的平穩(wěn)運行。盡量減少流量和壓力的波動以減少床層移動;控制反應溫度平穩(wěn)以避免催化劑床層的部過熱引起Pd微晶的燒結成長;在催化劑儲運和裝填過程中應盡量避免顆粒直接摩擦產生炭粉細粒。
