概述

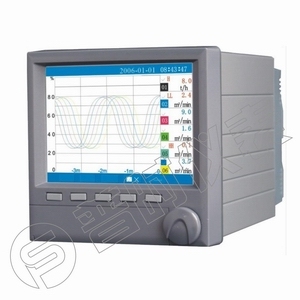

　　PSD144系列無紙記錄儀是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、及高分辨率圖形液晶顯示器的新型智能化無紙記錄儀表。采用320×240彩色（單色）TFT液晶顯示屏；支持16路模擬量萬能輸入、8路模擬輸出、12路報警輸出、16路全隔離24VDC配電輸出，設定數據與記錄數據具掉電保護功能；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。記錄儀采用USB Host技術，支持USB 移動存儲器的數據讀寫；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現各種壓力、溫度、液位、流量監控及控制。PS144無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等及顯示各種工業現場。

　　■ 功能介紹

　　輸入通道:無紙記錄儀??1-16

　　輸入信號:信號調理模塊化、智能化，通用輸入，在線自校正，并含DC24V配電

　　電壓:0～20mV，0～100mV，0～5V，1～5V

　　電流:0～10mA，4～20mA

　　熱電阻:Pt100，Cu50，0-400Ω

　　熱電偶:B，E，J，K，S，T，F(xiàn)2

　　脈沖:0～30kHz（正弦波、三角波、方波等）

　　基本誤差:±0.2%F.S. （0～55℃，10～90％RH）

　　輸出通道:1～12路無源觸點，1～8路4～20mA電流輸出

　　顯示方式:總貌、實時趨勢、歷史趨勢、數顯、棒圖、掉電一覽、報警一覽、調節畫面、累積畫面等

　　液晶背光:5.6寸TFT液晶屏，高亮度、寬視角，顯示清晰明了

　　中文位號:支持中文拼音輸入法，內置GB2312二級漢字字庫，包含6500個漢字

　　算法功能:多種帶穩壓補償?shù)牧髁克惴?、PID算法等

　　記錄間隔:1秒～240秒（可調）

　　記錄容量:64～248M，F(xiàn)LASH，非易失性存儲器，掉電不丟失，最長記錄時間可達10年以上

　　通訊方式:RS232或RS485，支持標準MODBUS-RTU協議，可方便實現遠程監控

　　數據備份:采用USB Host技術，支持USB 移動存儲器的數據讀寫

　　記錄管理:網絡連接63臺儀表，進行集中顯示、存儲、分析、打印、管理等

　　上位軟件:隨儀表贈送上位管理軟件，具備數據管理及分析功能

　　儀表壽命:無任何機械轉動部件，無磨損，無耗材，數據有效期10年

　　開孔尺寸:138×138

　　供電電源:85～265VAC，45～55Hz
