產品概述:
該儀器適用于以二座標測量為目的的應用領域，在機械、電子、儀表、塑膠等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能（word、excel、AutoCAD文件），特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接后，採用專門測量軟體可對測繪圖形進行處理及輸出；採用高清晰進口彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統，標配紅外線測量瞄準系統。具備逆向輪廓掃描功能。（儀器桌電腦選配、可選:同軸光、激光測高系統、雷尼紹(RENISHAW) MCP接觸式測頭系統）

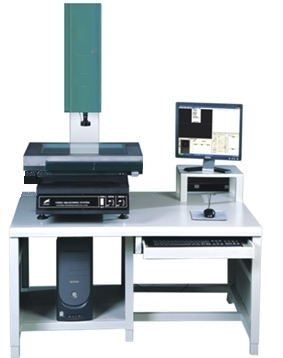

手動影像儀影像測量儀250*150mm
發布時間: 2020-07-07 15:53
產品概述:
該儀器適用于以二座標測量為目的的應用領域，在機械、電子、儀表、塑膠等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能（word、excel、AutoCAD文件），特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接后，採用專門測量軟體可對測繪圖形進行處理及輸出；採用高清晰進口彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統，標配紅外線測量瞄準系統。具備逆向輪廓掃描功能。（儀器桌電腦選配、可選:同軸光、激光測高系統、雷尼紹(RENISHAW) MCP接觸式測頭系統）
性能參數:
| 型 號 | TF-2010 | TF-2515 | TF-3020 | TF-4030 | TF-5030 |
| 金屬臺面尺寸 | 404×228 | 450×280 | 500×330 | 606×466 | 706×466 |
| 玻璃臺面尺寸 | 260×160 | 306×196 | 350×250 | 450×350 | 550×350 |
| 運動行程 | 200×100 | 250×150 | 300×200 | 400×300 | 500×300 |
| 外形尺寸 | 540×560×850 | 760×600×900 | 760×600×900 | 970×670×940 | 970×750×1100 |
| Z軸升降行程 | 200mm(可選購300mm) | 可選購至400mm |
| 工作距離 | 90mm（1x標配物鏡） |
| X、Y、Z數顯解析度 | 0.0005mm |
| X、Y坐標示值誤差 | ≤(2.5+L/100)μm |
| 影像系統 | 攝像機:1/2" 彩色CCD |
| 變焦物鏡倍率:0.7~4.5× 視頻倍率:23.5~148× |
| 視頻總倍率:33×~195× |
| 二次元物方視場:8~1.3mm 表面光源與透射光源均使用LED，亮度可調節 |
| 電源 | AC100/240V 50Hz 功率:50W（不含電腦） |
| 測量功能 | 標配測量（二維三維一體軟件）軟件，可自動尋邊、去毛刺，可測點、線、圓、距離、角度、擺正、可輪廓逆向等 |
| 儀器配件 | 1X鏡筒（標配） | 0.5X鏡筒（選配） | 工作距離 |
| 變倍鏡頭 | 0.7X-4.5X | 0.7X-4.5X | ? |
| 附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | ? |
| 0.5X(選) | 11.8X-74X | 22-3.4 | 5.9X-37X | 44-6.8 | 175 |
| 1X(標配) | 23.5X-148X | 11.1-1.7 | 11.8X-74X | 22-3.4 | 90 |
| 2X(選) | 47X-296X | 5.5-0.9 | 23.5X-148X | 11.1-1.7 | 36 |
注:物方視場為對角線的長度。
