供應(yīng)巨鹿 廣宗 、威縣透水地坪_供應(yīng)巨鹿 廣宗 、威縣透水地坪批發(fā)價(jià)格_供應(yīng)巨鹿 廣宗 、威縣透水地坪生產(chǎn)廠家

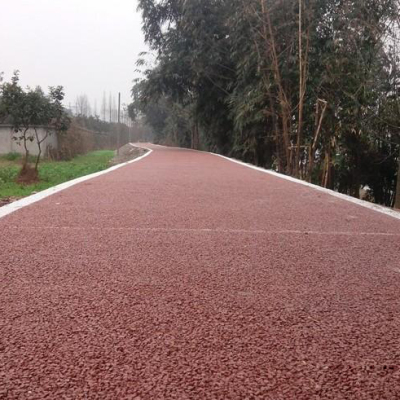

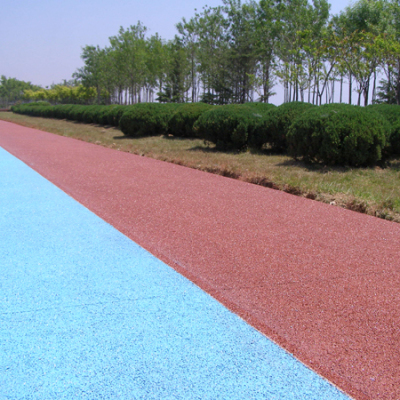

　　本公司生產(chǎn)透水混凝土采用單粒級(jí)粗骨料作為骨架,水泥凈漿或加入少量細(xì)骨料的砂漿薄層包裹在粗骨料顆粒的表面,作為骨料顆粒之間的膠結(jié)層,形成空隙結(jié)構(gòu)的多孔混凝土材料,內(nèi)部含有較多的孔隙,且多為直徑超過1mm的大孔,因此具有良好的透水性,同時(shí)強(qiáng)度比普通混凝土低很多.下面為您介紹提高透水混凝土強(qiáng)度的因素:

　　混凝土試配強(qiáng)度 Rh 按式確定:Rh=Rb+1.645δ式中:Rb 為設(shè)計(jì)標(biāo)號(hào)(MPa);R為混凝土的標(biāo)準(zhǔn)差(MPa).

　　2 、水泥用量

　　考慮到透水混凝土是由粗骨料為骨架,粗骨料之間的水泥交結(jié)面保證其強(qiáng)度,故使用漿體充填空隙體積的量占堆積空隙體積的30%~70% 均可,骨料的堆積空隙率在0.50~0.58之間.結(jié)合標(biāo)號(hào)為 C15,透水混凝土水泥用量為300~348kg/m3.

　　3 、水灰比

　　水灰比(w/C )既是影響強(qiáng)度又是影響透水系數(shù)的關(guān)鍵因素,目前最佳水灰比在 0.25~0.35 之間,可取 0.28,0.31,0.34 這三個(gè)水平.

　　4 、粗集料用量

　　粗骨料是透水混凝土的骨架,也是決定強(qiáng)度和透水性的主要指標(biāo).其強(qiáng)度的形成主要依靠粗集料表面的水泥漿體,保證集料表面接觸互相固結(jié),形成多空隙結(jié)構(gòu)體, 因此具有相當(dāng)大的透水性.

　　透水性混凝土受力時(shí)通過骨料之間的膠結(jié)點(diǎn)傳遞力的作用,由于骨料本身的強(qiáng)度較高,水泥凝膠層很薄,水泥凝膠體與粗骨料界面之間的膠結(jié)面積小,因此其破壞特征是骨料顆粒之間的連接點(diǎn)處破壞.因此在保證一定孔隙率的前提下,增加膠結(jié)點(diǎn)的數(shù)量和面積,提高膠結(jié)層的強(qiáng)度是提高透水性混凝土強(qiáng)度的關(guān)鍵。

　　————————————————————————————————————————————————————————————————————————

　　公司還大量生產(chǎn)銷售各類地坪所需建材:顏色料、脫模粉、罩面劑、粘結(jié)膠

　　————————————————————————————————————————————————————————————————————————
