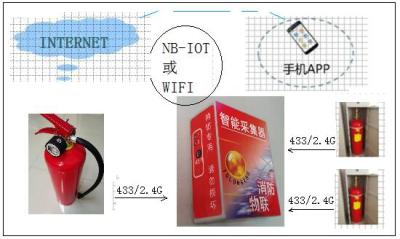

1、系統組成部分:TK40智能探測器（電池供電）、中繼盒子（智能采集器）、服務器

　　2、數據監測設備

　　2.1.1中繼盒子:監測設備主機

　　中繼盒子（智能采集器），采用鋰電池供電，放置在智能滅火器旁邊，實時采集環境溫度，同時接收滅火器上智能探測器傳輸過來的壓力及電壓信號，通過NB或WIFI上網將監測信號（壓力、溫度、電池電壓）傳送到網絡平臺，

　　壓力信號實時采集，若壓力泄漏及時上傳到中繼盒子，中繼及時上傳網絡平臺

　　平常，壓力數據一天上傳一次，中繼及時透傳到服務器平臺。

　　產品特點:

　　A.集成實時溫度測量、無線網絡通信、無線數據采集功能。

　　無線上網:NB-IOT、wifi可選

　　B.產品化設計，無需二次開發。

　　C.融合長期的通訊經驗，工業設計，確保長期工作的穩定性和可靠性。

　　D.方便的參數配置向?qū)?，方便配置各類型采集和通訊參?shù)。

　　E.支持現場的報警功能，通訊時隨時采集電池電壓并上傳；

　　F.低功耗設計（電池供電），無需外電，安裝靈活方便。

　　G.電池使用壽命默認3年，發送頻次加快或變慢則電池壽命相應變化。

　　2.1.2 智能探測器:監測設備終端

　　型號:TK40

　　產品簡介:

　　TK40是我公司研制生產的新型智能滅火器（干粉或氣體滅火，壓力量程小于2.5MPa）專用智能探測器。

　　電池供電，壓力采集，433M或2.4G無線傳輸?shù)街鳈C。

　　具有體積小，穩定可靠等特點。

　　規格參數:

　　工作電壓-----------------------DC 3.6 V 工作電流---------------------------≤3mA

　　壓力測量范圍---------------0~2.5MPa 響應時間--------------------------- < 5s

　　最大壓力------------------------ 2.5MPa 壓力測量精度------------------1% FS

　　溫度補償范圍-------------------- -10~70℃ 工作環境溫度------------- －30~+80℃

　　連接接口:M10×1外螺紋密封

　　3. 智能滅火器壓力監測平臺

　　通訊服務程序通過TCP/IP協議交換實時數據，數據保存在云端服務器。用戶可在泰科云平臺查看設備數據，也可下載APP實時監控。
