主要參數:

　　標稱工作電壓Un:5V、12V、24V

　　沖擊耐受能力C2:10kV&5kA（1.2/50μs,&8/20μs）

　　最大放電電流:10kA

　　插入損耗:≤0.5dB

　　保護路數:4線

　　外形尺寸:90 * 18 * 65mm

　　插入損耗:≤0.5dB

　　防護等級:IP20

　　產地:深圳

　　資質認證:CE、FCC、ROHS、UL、產品檢測報告、平安產品保險等

　　測試標準:GB/T 18802.21-2016 低壓電涌保護器 第21部分 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法；IEC 61643-21:2012

　　適用范圍:

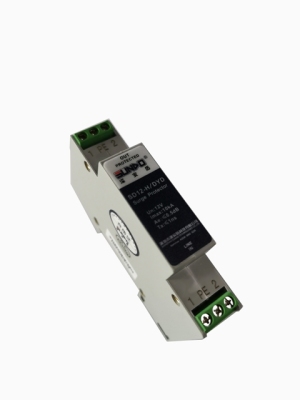

　　深安盾4線控制信號防雷器適用于RS485/422-CAN總線-DIDI信號三線制/四線制信號線路的防雷保護，串聯在信號線路中，防止浪涌沿工控信號線路侵入設備。

　　安裝接線:

　　·防雷器為35mm標準導軌安裝；

　　·防雷器接線方式為串聯；防雷器任意一端2個PE端子接地即可；

　　·防雷器輸出端（OUT）接被保護設備，離被保護設備越近越好，切勿接反；

　　·安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生；

　　·將防雷器接地線與防雷系統接地排可靠連接，地線力求短、粗、直，以盡量縮短雷電流路徑；
