| ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。??? 本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。 |
| ? |
| 自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1～10:8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。 |
| ? |
| 閥體:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti閥芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti?閥座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti?閥桿:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti?膜蓋:A3、A3鋼涂四氟乙烯 不銹鋼?填料:丁腈、乙炳、氟、耐油橡膠 |
| ? |
主要技術參數和性能指標| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | | 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | | 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | | 壓力調節范圍（MP a） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260240～300 280～350 330～400 380～450 430～500 480～560 540～620600～700 680～800 780～900 880～1000 980～1500 1000～2500 | | 流量特性（℃） | 快開 | | 調節精度（％） | ±5 | | 使用溫度（℃） | ≤350 | | 允許泄漏量 | 硬密封（1/h） | 單座:≤10ˉ4閥額定容量（IV級）；雙座、套筒:≤5×10ˉ3閥額定容量（II級） | | 軟密封（m1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | | 減壓比 | 最大 | 10 | | 最小 | 1.25 |

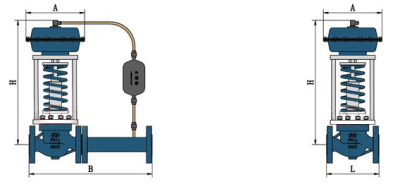

| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | | 法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | | 壓力調節范圍kpa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | | A | 280 | 308 | | | 280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | | A | 230 | | 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | | A | 176 | 194 | 280 | | 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | | A | 176 | 194 | 280 | | 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | | A | 85 | 96 | | 1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | | | A | 85 | 96 | | 重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | | 導壓管接頭累紋 | M16×1.5 |
|
