產品介紹

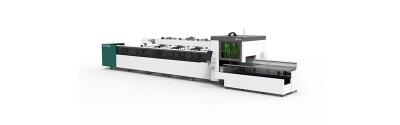

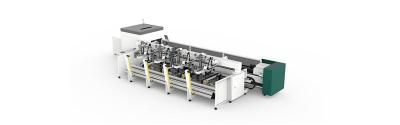

全自動上下料激光切管機
歐銳最新一代高速管材激光切管機TA系列是一款支持全自動上下料的高精度管材加工設備，其擴展性強，可大批量、靈活應對各類管材、型材及異形管材加工，具有高精、高效、穩定的特點，廣泛應用于自動化生產線，健身器材等管材加工行業。TA系列包含TA6016、TA6020、TA9020三個型號。
技術參數
| 型號 | TA6016 | TA6020 | TA9020 |
| 正圓加工尺寸 | φ10mm-φ165mm | φ15mm-φ230mm | φ15mm-φ230mm |
| 正方管加工尺寸 | 20*20mm-115*115mm | 15*15mm-160*160mm | 15*15mm-160*160mm |
| 單根管材最大重量 | 300kgs |
| 管材加工長度 | 6m | 6m | 9m |
| X/Y軸定位精度 | ±0.02mm |
| X/Y軸重復定位精度 | ±0.03mm |
| X/Y軸最大移動速度 | 80m/min |
| 尾料長度 | ≥80mm（根據具體管材會略有不同） |
| 最大加速度 | 0.8G |
| 輸入電源 | 380V/50-60Hz |
| 可配激光器功率 | 1000W/1500W/2000W/3000W/4000W/6000W |
產品優勢
高精度自定心氣動卡盤
·全自動高精度自定心氣動卡盤，采用精密斜齒輪傳動，咬合緊密更精準；
·強大自動定心功能，速度是電動卡盤3倍，便捷提效
·氣動卡盤一鍵開夾，可變氣壓控制夾持力，夾緊力度自由掌控，有效防止薄管切割夾持變形問題
上料區半包圍延伸防護罩
采用歐洲標準設計，上料區特設延伸防護罩，隔離自動上料區與場地其他區域，避免相互干擾，保證生產環境安全穩定。
雙面隨動支撐裝置
·雙面托舉支撐
可減少管材因隨動機械產生的加工誤差，保證管材整體均勻受力，提高切割精度。
·卡盤、支撐裝置高度同步
實時托料，防止因為管材扭曲造成切割精度下降的問題。
全自動智能高速上料系統
疾速賦能 穩定高效
·上料切割同步進行，超強動態性能，賦能高速切割。
·采用進口大扭矩伺服電機，高精度、高轉速、大扭矩、大慣量，性能穩定耐用，保證高速及加速性能。
·單次上料重量可達5噸。
瞬時送管 無縫銜接
設備可瞬間完成上料動作后快速進入切割狀態，減少非生產時間，高效切割有保障。
升級管材切割總線系統
柏楚FSCUT5000管材切割總線系統支持方管、圓管、跑道型、橢圓形等拉伸管以及角鋼、槽鋼的高精度、高效率切割。
·Z軸隨控一體
·自動尋中
·拐角工藝
·異型鋼切割
