選型檢測

　　1、選型

　　對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵循以下原則:

　　1.1.當檢測體為金屬材料時，應選用高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測zui靈敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度就低。

　　1.2.當檢測體為非金屬材料時，如;木材、紙張、塑料、玻璃和水等，應選用電容型接近開關。

　　1.3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近開關或chaoshengbo型接近開關。

　　1.4.對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用jiege低廉的磁性接近開關或霍爾式接近開關。

　　2、檢測

　　2.1.動作距離測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的zui大動作距離，測得的數據應在產品的參數范圍內。

　　2.2.釋放距離的測定;當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的zui大距離。

　　2.3.回差H的測定;zui大動作距離和釋放距離之差的jue對值。

　　2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的百分之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經zhengxing，接至數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。

　　2.5.重復精度測定;將動作片固定在量具上，由開關動作距離的百分這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此重復10次，zui后計算10次測量值的zui大值和zui小值與10次平均值之差，差值大者為重復精度誤差.

　　電感式接近開關常閉型（NC）與常開（NO）的區別:

　　一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

　　二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

　　三根線的接線接法:

　　粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。

　　二根線的接線方法（DC或AC):

　　棕色線連接負載的負極，負載的正極線再連接電源的正極，藍色的直接連接電源的負極。

　　具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

　　直流三線接近開關的三根線分別是:棕色線---電源正極藍色線---電源負極黑色線---輸出號

　　交流二線型開關:將負載和接近開關串聯后接在交流電源端。

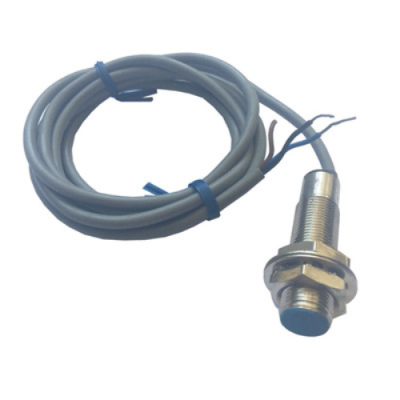

　　AC24V耐高溫接近開關FMYK-D-A15G/J

　　什么是NPN型又什么是PNP型？

　　NPN型:

　　負載接法:負載接在輸出端和負極之間。

　　輸出電平:當無感應時，輸出高電平，感應時，輸出低電平。

　　電流方向:負載電流注入開關（灌電流）

　　PNP型:

　　負載接法:負載接在電源正和輸出之間。

　　輸出電平:當無感應時，輸出低電平，感應時，輸出高電平。

　　電流方向:負載電流流出開關（拉電流）

　　一般接近開關有兩種安裝方式:

　　齊平安裝和非齊平安裝；齊平安裝:接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝:接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。
