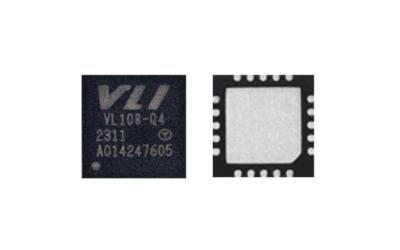

臺灣威盛 VL108-Q4 USB-C多功能底座芯片

　　主要功能

　　< CC Logic&PD 3.1發動機，支持一個充電UFP和兩個DRP DFP

　　-符合USB Type-C電纜和連接器規范2.1版

　　-符合USB供電規范3.1版1.3

　　-集成C型收發器，支持一個充電UFP和最多兩個DRP DFP

　　-內置上拉/下拉電阻器，包括Rp、Rd

　　-內置Vconn電源開關

　　< DP Alt模式配置

　　-符合USB Type-C標準2.0版上的VESA DisplayPort Alt模式

　　-DP模式發現/進入/退出；DP配置、狀態更新、源/匯點連接檢測】

　　< USB-C充電UFP功能

　　-外部電源可用后，為連接的PD主機充電

　　-支持提供者和使用者角色

　　-支持高達EPR 240W的PD功率規則

　　-支持無電充電和快速角色切換

　　-第一組UFP CC引腳（CC1U、CC2U），內置Rd電阻器，專為總線供電應用而設計

　　-第二組UFP CC引腳（CC1U_S、CC2U_S），不帶內置Rd電阻器，專為自供電應用而設計

　　< 兩個USB-C DRP DFP功能

　　-支持提供者和使用者角色

　　-支持PD功率規則，最高EPR 240W作為接收器，15W作為源

　　-任何一個DFP端口都可以按照第一個插件先服務的方式向主機收費，然后將另一個端口設置為僅源模式

　　-內置D+/D-為充電器充電ePHY，使用D+/D-作為協議握手，然后轉換為PD協議

　　< USB接口和USB公告牌設備

　　-USB公告牌符合公告牌設備的USB設備類別定義修訂版1.22

　　-集成內部USB 2.0全速PHY

　　< Fast 8051宏單元80C32兼容微控制器

　　-帶嵌入式掩模ROM和SRAM的標準1T 8051指令集

　　-支持動態代碼交換，實現靈活的FW編碼

　　-支持外部SPI閃存或與VLI集線器控制器共享SPI閃存進行固件升級

　　-通過USB Billboard和I2C從機接口支持固件更新

　　< 內置振蕩器、穩壓器、電壓檢測器和電流檢測器

　　-內置微調RC振蕩器

　　-5.0V至3.3V LDO和3.3V至1.8V LDO

　　-用于監測電力安全的Vbus電壓檢測器和Vbus電流檢測器

　　< 智能自動待機

　　-連接接口處于空閑狀態時自動進入深度省電模式

　　< 用于特殊功能和控制的GPIO

　　-QFN60上的17個GPIO和QFN48上的13個GPIO用于應用程序定制

　　-一個與GPIO共享的I2C主接口和一個專用I2C從接口

　　< 身體的

　　-用于VL108-Q6的QFN 60綠色封裝（7x7x0.85 mm）

　　-QFN 48綠色包裝（6x6x0.85 mm），適用于VL108-Q4

　　< 證明

　　-USB-IF PD認證TID:7992

　　-USB-IF PD EPR認證TID:9064

　　應用

　　-通過加密狗進行USB-C充電或通過任何端口充電的多功能加密狗
