【玻璃鋼防腐工程 】

　　防腐工程:承接化工設(shè)備防腐、儲(chǔ)運(yùn)灌槽防腐、管道防腐、地坪（廠房自流坪）防腐、水泥地面防腐、水泥池內(nèi)外防腐、防腐襯里的現(xiàn)場(chǎng)施工工程。

　　玻璃鋼水箱

　　玻璃鋼水箱重量輕、無(wú)銹蝕、不滲漏、水質(zhì)好、使用范圍廣、使用壽命長(zhǎng)、保溫性能好，外形美觀、安裝方便、清洗維修簡(jiǎn)便、適應(yīng)性強(qiáng)等特點(diǎn)，廣泛應(yīng)用于賓館酒樓、學(xué)校、醫(yī)院、工礦企業(yè)、事業(yè)單位、居民住宅、辦公大樓，是作為生活供水、消防用水和工業(yè)用水儲(chǔ)水的理想產(chǎn)品。

　　環(huán)氧自流平地面是近年來(lái)發(fā)展起來(lái)的新型高分子合成材料，具有強(qiáng)度高，彈性好，耐磨，耐低溫，防震隔音，與地面粘結(jié)力強(qiáng)，硬度可調(diào)，耐腐蝕，經(jīng)久耐用，美觀大方，便于維護(hù)保養(yǎng)，施工方便，鋪設(shè)場(chǎng)地形成一個(gè)整體，無(wú)接縫等特點(diǎn)，此防腐工程產(chǎn)品廣泛應(yīng)用于電子、儀表工業(yè)的超級(jí)凈化室，應(yīng)用于賓館、外賓館接待室，會(huì)議室，圖書(shū)館；醫(yī)療衛(wèi)生系統(tǒng)的手術(shù)室，x光室，船用甲板等各種塑料地板，特別是用于室內(nèi)外的各類(lèi)球場(chǎng)，健身房，田徑跑道等體育運(yùn)動(dòng)場(chǎng)所，聚氨酯材料鋪敷的運(yùn)動(dòng)場(chǎng)所是目前國(guó)際上公認(rèn)的最佳運(yùn)動(dòng)場(chǎng)所，也是國(guó)際重大體育比賽的必備條件之一。

　　玻璃鋼防腐工程 。

　　玻璃鋼儲(chǔ)罐本廠生產(chǎn)的各種玻璃鋼臥式、立式貯罐、運(yùn)輸罐、現(xiàn)場(chǎng)加工的特大儲(chǔ)存罐、根據(jù)用戶(hù)所用（貯存或運(yùn)輸）介質(zhì)選用環(huán)氧呋喃樹(shù)脂、改性或聚酯樹(shù)脂、酚醛樹(shù)脂為粘結(jié)劑，由高樹(shù)脂含量的耐腐蝕內(nèi)襯層、防滲層、纖維纏繞加強(qiáng)層及外表保護(hù)層組成。產(chǎn)品工作溫度在-50～80℃之間，耐壓一般在6.5MPa以下。具有耐壓、耐腐蝕、抗老化、使用壽命長(zhǎng)等優(yōu)點(diǎn)。且具有重量輕、強(qiáng)度高、防滲、隔熱、絕緣、無(wú)毒、光滑、耐酸耐堿等特點(diǎn)。可廣泛應(yīng)用于石油、化工、紡織、印染、電力、運(yùn)輸、食品釀造、人工合成、給排水、海水淡化、水利灌溉及國(guó)防工程等行業(yè)。

　　玻璃鋼防腐防水工藝做法: 1.環(huán)氧樹(shù)脂、乙烯基樹(shù)脂、不飽和樹(shù)脂玻璃鋼防腐內(nèi)襯:采用樹(shù)脂加玻璃纖維布制作成防腐防水襯層。具體玻璃鋼防腐做法包括一布三油（也稱(chēng)為一布三涂、一布三膠）、二布四油（涂、膠）、三布五油（涂、膠）、四布六油（涂、膠）、五布七油（涂、膠）、六布八油（涂、膠）、七布九油（涂、膠）、八布十油（涂、膠）、九布十一油（涂、膠）、十布十二油（涂、膠）等（依此類(lèi)推，油、涂、膠比布多二遍）。

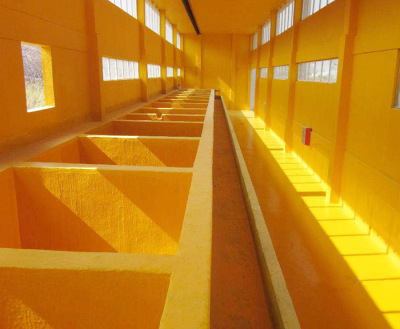

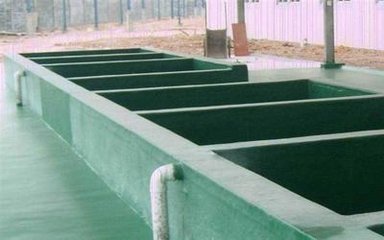

　　污廢水處理池玻璃鋼防腐概況 污廢水處理池如:調(diào)節(jié)池、中和池、氧化池、厭氧池、沉淀池、電解池、隔油池等，在污廢水處理池中，由于污廢水中含有大量的腐蝕性介質(zhì)，如含有廢酸、氧化性化學(xué)品等，對(duì)以混凝土為基礎(chǔ)的處理池其腐蝕性是較大，未經(jīng)防腐蝕處理的砼處理池，一般情況下，2-3月個(gè)就會(huì)出現(xiàn)池表面的損壞、強(qiáng)度下降明顯。因此，對(duì)混凝土基礎(chǔ)的處理池進(jìn)行防腐蝕處理。 二、玻璃鋼防腐工程簡(jiǎn)介玻璃鋼防腐襯里這是常見(jiàn)的防腐蝕處理方法，它是利用玻璃纖維增強(qiáng)塑料（俗稱(chēng)“玻璃鋼”）結(jié)構(gòu)在混凝土基礎(chǔ)上形成一層防護(hù)，玻璃鋼防腐襯里具有整體性、抗?jié)B性好和造價(jià)合理的特點(diǎn)，同時(shí)選用適當(dāng)?shù)姆栏g樹(shù)脂就能夠達(dá)到良好的防腐蝕效果。在玻璃鋼襯里防腐蝕工法中，一般采用玻璃纖維布加玻璃纖維短切氈或表面氈的復(fù)合結(jié)構(gòu)，厚度在1-3mm之間。 三、玻璃鋼防腐工程優(yōu)點(diǎn): 玻璃鋼防腐襯里具有長(zhǎng)期耐水浸泡、透水率低、粘接性強(qiáng)、耐水壓強(qiáng)度高、耐酸堿腐蝕、防腐防霉、無(wú)害、使用壽命長(zhǎng)、施工簡(jiǎn)便、無(wú)需保護(hù)層等優(yōu)點(diǎn)。

　　高空安裝工程:高空鋼結(jié)構(gòu)安裝、煙囪安裝避雷針、煙筒安裝指航燈、煙囪安裝維修航空障礙燈、鐵塔拆除、移動(dòng)通信發(fā)射塔安裝、聯(lián)通信號(hào)塔安裝、煙囪安裝太陽(yáng)能LED智能型航空障礙燈，煙筒、住宅高樓大廈安裝GZ220-6智能型航空障礙燈，發(fā)電廠雙曲線(xiàn)冷卻塔安裝TGZ-122LED太陽(yáng)能航空障礙燈，煙囪安裝煙氣在線(xiàn)監(jiān)測(cè)平臺(tái)，Z形鋼折梯，安裝螺旋形爬梯，旋轉(zhuǎn)形爬梯，設(shè)計(jì)制作之字形鋼樓梯、煙囪爬梯安裝；

　　防腐方案的設(shè)計(jì) ?由于含有弱性酸、堿腐蝕性介質(zhì)的液體，對(duì)混凝土處理池的腐蝕性很大，未經(jīng)防腐處理的混凝土池，一般情況下，一年左右就會(huì)出現(xiàn)池表面的損壞、強(qiáng)度下降；18-24個(gè)月產(chǎn)生裂縫。因此，對(duì)混凝土基礎(chǔ)的池體進(jìn)行防腐蝕處理，常用的是在對(duì)混凝土表面處理后進(jìn)行內(nèi)襯樹(shù)脂類(lèi)玻璃纖維增強(qiáng)塑料（俗稱(chēng)“玻璃鋼”）。 ?由于玻璃鋼具有整體性、抗?jié)B性好和造價(jià)合理的特點(diǎn)，同時(shí)選用恰當(dāng)?shù)姆栏g樹(shù)脂和增強(qiáng)纖維并采用合理的施工工藝就能夠達(dá)到良好的防腐蝕效果。 一、襯里層的結(jié)構(gòu)設(shè)計(jì) ?玻璃鋼襯里層的結(jié)構(gòu)設(shè)計(jì)要根據(jù)設(shè)備、設(shè)施的使用和介質(zhì)情況以及玻璃鋼襯里層的結(jié)構(gòu)特性進(jìn)行，現(xiàn)根據(jù)業(yè)主提供的介質(zhì)及確立的氈、布層數(shù)等情況，設(shè)定此方案: 1．襯里層的材料選擇 ? （1）、纖維織物:選用多種玻璃纖維布和氈。玻璃纖維織物在生產(chǎn)過(guò)程中有使用陶土坩堝和鉑金坩堝兩種工藝。由于陶土坩堝拉出來(lái)的玻璃纖維絲脆而易吸水，高的含水率會(huì)加速合成樹(shù)脂酯基的水解，導(dǎo)致結(jié)構(gòu)強(qiáng)度的下降，國(guó)家已在2000年明令禁止生產(chǎn)、使用陶土坩堝玻璃纖維，因此選用鉑金坩堝玻璃纖維。 ?（2）、合成樹(shù)脂—環(huán)氧樹(shù)脂 ? ?由于環(huán)氧樹(shù)脂具有來(lái)源廣、成本合理、耐腐蝕性能優(yōu)良、收縮率低（＜1％）、施工的特點(diǎn)被廣泛使用。同時(shí)在混凝土基礎(chǔ)上施工，要求樹(shù)脂的收縮率不能太大，否則可能會(huì)由于樹(shù)脂的固化收縮形成的內(nèi)應(yīng)力而導(dǎo)致混凝土表層“脫殼”的現(xiàn)象，而引起防腐蝕失效；且環(huán)氧樹(shù)脂具有很強(qiáng)的粘結(jié)力，內(nèi)襯層與基層粘結(jié)牢固，因此建議采用環(huán)氧玻璃鋼內(nèi)襯。 2．玻璃鋼襯里結(jié)構(gòu)與厚度 ? ?根據(jù)業(yè)主提供的氈布層數(shù)設(shè)計(jì)其復(fù)合結(jié)構(gòu)為: ? ? ?面層（亦稱(chēng)富樹(shù)脂層），采用一層厚度為0.1㎜的表面氈。 ?次內(nèi)層（亦稱(chēng)防滲層），采用表面氈和布各一層混用。 ?纖維布襯里層，采用0.2～0.4㎜厚的方格布襯里，層數(shù)為2層。 ?襯里底層，采用0.1～0.2㎜厚的方格布一層進(jìn)行襯里，或襯一層脫脂紗布。二、原材料的準(zhǔn)備 ?原材料在入庫(kù)前應(yīng)檢查品種、規(guī)格及供方提供的產(chǎn)品合格書(shū)或檢驗(yàn)報(bào)告，確認(rèn)材料能夠達(dá)到設(shè)計(jì)要求，必要時(shí)提交有關(guān)部門(mén)分析、檢驗(yàn)。1、基礎(chǔ)混凝土要求養(yǎng)護(hù)期不少于28天，強(qiáng)度不低于C20； ?2．基體的基層要堅(jiān)固、密實(shí)、平整；基層的強(qiáng)度和坡度應(yīng)符合設(shè)計(jì)要求；基體表面無(wú)起砂、起殼、裂縫及蜂窩麻面等缺陷；基體的表面平整度應(yīng)用2m直尺檢查，允許空隙不應(yīng)大于5mm。 ?3．基層表面進(jìn)行塊材鋪砌施工時(shí)，基層的角應(yīng)做成直角，進(jìn)行其他類(lèi)防腐蝕施工時(shí)，基層的角應(yīng)做成斜角或圓角。 ?4．水泥砂漿、混凝土基體經(jīng)養(yǎng)護(hù)合格后，須經(jīng)干燥處理，表面深度達(dá)20㎜處內(nèi)的含水率應(yīng)低于6﹪。 ?5．金屬與非金屬預(yù)埋件，應(yīng)在搗澆水泥前預(yù)先埋設(shè)。 施工工序 ?1、表面處理； 2、混凝土底涂施工； 3、修補(bǔ)找平層施工； 4、中涂增強(qiáng)層施工； 5、次內(nèi)防腐層施工； 6、面涂層施工。 一、環(huán)境條件 ?1．環(huán)境溫度 ?應(yīng)在15～30℃條件下施工。當(dāng)環(huán)境溫度高于或低于此溫度時(shí)，應(yīng)適當(dāng)調(diào)整施工配方和技術(shù)參數(shù)或采取升溫和降溫措施，以確保施工質(zhì)量。當(dāng)須采取加熱保溫措施時(shí)，不得用明火或蒸汽直接加熱。 ?2．環(huán)境濕度 ?當(dāng)相對(duì)濕度大于80﹪時(shí)，應(yīng)停止襯里施工，或采取干燥措施。

　　膩?zhàn)有扪a(bǔ):底漆固化后，進(jìn)入膩?zhàn)有扪a(bǔ)工序。將基層部凹進(jìn)去及較大的蜂窩、孔洞、裂紋處用環(huán)氧樹(shù)脂膩?zhàn)有奁?，并讓其自然固化不少?4h。 鋪貼玻纖布根據(jù)基層情況，鋪貼玻纖布，隨基面情況進(jìn)行鋪貼。搭接不少于6mm。 ①施工前確保水泥地面干透基礎(chǔ)平整，然后才能進(jìn)行底油涂刷工作。 ②準(zhǔn)備施工所需玻璃鋼原材料及施工設(shè)備。 2、具體施工程序?yàn)槿嘉逵?，即底涂一遍待凝固后再刷一遍環(huán)氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層再刷環(huán)氧一便封面即可。
