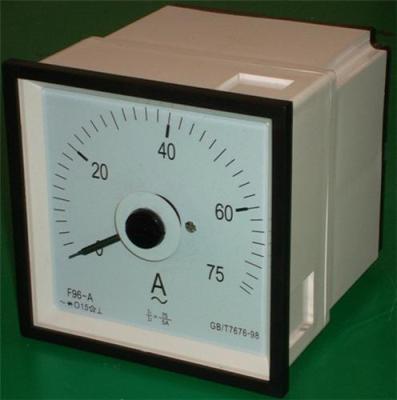

F96-DC直流電流表 F96-A防震耐壓本系列電表為模擬顯示直接作用電測量指示儀表，用于各種交直流輸配電系統、控制屏及用電 設備上測量交直流電流、電壓、頻率、功率因素、絕緣電阻等電量和同步指示，以及其他系統的非電量電測指示。 2. 技術參數 2.1 本系列電表測量機構為磁電系張絲支承與磁電系軸尖式結構。張絲支承:轉動部分無摩擦，工作可靠，抗機械沖擊性能高；軸尖式結構由于其可動部分采用緩沖減震的彈簧承軸，軸尖和軸承采用高硬度的鈷鎢合金和剛玉寶石組成，使其具有極優的抗振疲勞，耐沖擊和耐磨損特性。 2.2 先進的變換器線路和指示機構一體化結構，儀表測量精度高、轉角大。 2.3 本系列儀表為磁電系儀表，有良好的線性刻度和不受外部磁場影響的特性，全部采用印刷表盤 ，彩色刻度盤（紅綠色線、色帶、色字），刻度清晰、盤面整潔美觀。 2.4 本系列電表具有完整的齊套性，除常規使用的電測儀表規格外，還具有多種特殊規格的特種儀表， 如:擴展表、過載表、單一刻度表、控制信號儀表以及非電量參數的電測儀表。 2.5 所有具有零位讀數的儀表均具有前置調零鈕，調節方便靈活。 2.6 國際通用外觀結構，系列儀表外形尺寸以12為模數，正面為方形，外形美觀，方形結構便于盤柜布局。 3.通用技術參數 項目 技術性能 等同（參照）的國際標準 產品技術標準 GB/T7676-1998 IEC60092-504 使用環境標準 GB8355-1987 IEC92-504-74 產品安全標準 GB 4793-2001 IEC 61010 精度等級 見品種與規格表 使用溫度 -10℃~+55℃ 溫度影響 13℃~33℃符合規定精度等級100% 指針轉角 250°(同步指示表360°) 表殼顏色 白色，面板邊框、端子板:黑色 表盤顏色 白色 安裝方向 垂直（⊥） 儀表正面尺寸 96x96（Q/F96）、72X72（Q/F72） 儀表過沖 當指針指示在滿刻度2/3處時不超過20% 絕緣耐電壓 外附定值電阻器（1mA） 非電量儀表(注1) F96-XQ96-X F72-XQ72-X mA 1~5,4~20 1.5 直接接入 V 1~5,0~10 注1:非電量指示儀表是指輸入量系從傳感器或控制儀表器輸出端的電量信號而工作的儀表，用于指示非電量（如:溫度、壓力、流量、轉速、舵角等）的測量值，其標度可以是°C、Pa(kPa)、kg/m2、m2/s、r/min(rpm)、等。也可以作為電量的二次指示儀表，其標度值可以為:Hz、cosΦ、W、kW、MW、Var、Mvar、MΩ（JDB）等； 注2:規格以外量限儀表、需要在設定值處劃紅線的儀表以及零位在刻度中間以雙向指示的儀表，請在訂貨時說明，并在合同中確認； 注3:外附定值分流器、外附定值電阻器不屬于產品的附件，需另外訂購； 4.2 交流電流表、電壓表、交流過載電流表規格 名稱 型號 單位 量限規格 等級 接入說明 交流電流表 (注1) F96-ACQ96-RZCF72-ACQ72-RZC51L5-A51L6-A61L13-A61L14-A A KA 0.5,1,2,3,5 10,20,30,50,75,100,150,200 300,400,600,750,800 1,1.5,2,3,4,5,6,7.5,10 1.5 1.5 1.5 直接接入 經電流互感器CT接入（二次電流為5A、1A、0.5A） 經電壓互感PT接入（二次電壓為100V） 交流電壓表(注1) F96-ACQ96-RZCF72-ACQ72-RZC51L5-V51L6-V61L13-V61L14-V V KV 50,75,100,150,250,300,450,500 PT變比 滿量程 380V/100V 450V、500V 3KV/100V 3.6KV 6KV/100V 7.2KV 10KV/100V 12KV 35KV/100V 45KV 66KV/100V 80KV 110KV/100V 150KV 220KV/100V 300KV 1.5 1.5 交流過載電流表(注1) F96-AC-A1Q96-RZC-A1F72-AC-A1Q72-RZC-A151L5-A151L6-A161L13-A161L14-A1 A 0~1~2, 0~1~3, 0~1~5, 0~1~6 注2 0~5~15, 0~5~30 注2 1.5 直接接入 經二次電流為5A的CT接入 注1:本系列電表為有效值整流 注2:交流過載電流表的量限表示:第一數值為0刻度，第二數值為滿量程，第三數值為過載量程；可提供經CT接入的其他量限的交流過載電流表； 4.3 三相有功功率表、三相無功功率表規格 名稱 型號 單位 量限規格(詳細規格見附表1) 注3 等級 接入說明 三相有功功率表注1 F96-W Q96- WTCZA F72-W注4 Q72- WTCZA注4 51L5-W 51L6-W 61L13-W 61L14-W W 800~2000 1.5 直接接入 kW 0.8~3000 1.5 經電流/電壓互感器CT/PT接入(二次電流/電壓為5A/100V) MW 1~6000 1.5 三相無功功率表注2 F96- Var Q96- YTCZA F72- Var注4 Q72- YTCZA注4 51L5- Var 51L6- Var 61L13- Var 61L14- Var Var 600~1500 1.5 直接接入 kVar 1~3000 1.5 經電流/電壓互感器CT/PT接入(二次電流/電壓為5A/100V) MVar 1~5000 1.5 注1:本儀表采用集成化時間分割乘法器，用于三相平衡或不平衡負載下有功功率、無功功率的測量；儀表的工作頻率為50Hz，在需要工作頻率為60 Hz的電表時，請在合同中說明； 注2:本儀表無功指示的零位在表盤12點位置，左側為超前容性無功功率，右側為滯后感性無功功率； 注3: 三相有功、無功功率表可按用戶要求制成10～20％的負功率刻度；也可按用戶需要在設定值處劃紅線。 注4: 72型三相有功、無功功率表有一體化（表頭與變換器一體）和帶附加裝置（表頭不帶變換器，附加裝置內含變換器）的分體化兩種結構，如有需要請加以說明。 4.4 功率因素表規格 名稱 型號 額定標準 使用范圍注2 等級 接入說明 電壓 電流 電壓側 電流側 頻率 單相功率因素表 F96-cosφ Q96- FTZ F72- cosφ Q72- FTZ 51L5- cosφ 51L6- cosφ 61L13-cosφ 61L14-cosφ 100V 1A 90~110V 0.3~1.2A 50Hz 注3 2.5 5.0*4 直接接入或 經電流/電壓互感器CT/PT接入(二次電流/ 電壓為1A、5A/100V、220V) 5A 1.5~6A 220V 1A 200~240V 0.3~1.2A 5A 1.5~6A 三相功率因素表注1 F96-cosφ Q96- FTZ F72- cosφ Q72- FTZ 51L5- cosφ 51L6- cosφ 61L13-cosφ 61L14-cosφ 100V 1A 90~110V 0.3~1.2A 5A 1.5~6A 220V 1A 200~240V 0.3~1.2A 5A 1.5~6A 注1: 三相功率因素表用于三相平衡回路中的功率因素測量； 注2:配合二次電流為1A或5A的CT,和二次電壓為100V或220V的PT,可有效擴大本功率因素表的使用范圍； 注3:可按用戶需要制成適合于電網頻率為60 Hz的環境中測量的電表。 注4:5.0級儀表僅使用于陸域。 4.5 頻率表規格 名稱 型號 額定電壓 使用電壓范圍 量 限 等級 接入說明 頻率表 F96-Hz Q96- HZC F72- Hz Q72- HZC 51L5- Hz 51L6- Hz 61L13- Hz 61L14- Hz 100V 90~110V 45~50~55Hz 55~60~65Hz 350~400~450Hz注1 0.5 直接接入或經電壓互感器PT接入 220V 200~240V 380V 340~410V 注1: 可按用戶需要制成量限規格以外的頻率表，如54~60~66Hz；也可按用戶需要在設定值處劃紅線。 4.6 同步指表規格 名稱 型號 額定電壓 使用電壓范圍 工作頻率 接入說明 同步表 F96-S Q96-S F72- S Q72-S 51T5- S 51T6- S 61T13- S 61T14- S 100V 90~110V 50Hz 60Hz 直接接入或經電壓互感器PT接入 220V 200~240V 380V 340~410V 4.7 高阻表和交流電網絕緣電阻監測儀規格 名稱 型號 額定電壓 使用電壓范圍 量 限 等級 接入說明 高阻表 F96-MΩ Q96- MΩ F72- MΩ Q72- MΩ 51C5- MΩ 51C6- MΩ 61C13- MΩ 61C14- MΩ 100V 90~110V 0.005~0.2~5MΩ 2.5 直接接入或經電壓互感器PT接入 220V 200~240V 380V 340~410V 交流電網絕緣電阻監測儀
