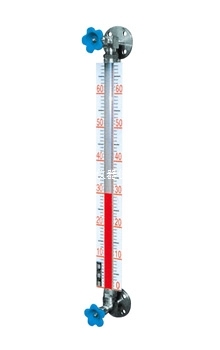

HG-5型玻璃管液位計

　　一、概述

　　HG-5型玻璃管液位計是按原化工部HG5-227-80標準，現行HG21592-95標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

　　二、結構原理

　　1、儀表上下閥都裝有PN1.6MPa，DN20的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位的高度。

　　2、玻璃管液位計分為普通型與保溫型，保溫型設有加熱或冷卻管路，可采用不大于0.6MPa蒸汽或循環冷卻水調節液位計內介質流動性。

　　3、儀表兩端均裝有針型閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針型閥通道，以防止容器內介質外流。

　　三、主要特點

　　1、直接式儀表，度數精確。

　　2、結構簡單，維修方便。

　　3、經久耐用。

　　四、主要技術參數

　　測量范圍（安裝中心距L）:300、500、600、800、1000、1200、1400、1700、2000mm

　　工作壓力:≤1.6MPa

　　材質:碳鋼、不銹鋼

　　工作溫度:≤100℃（高于100℃也可非標定作）

　　連接法蘭標準:HG20592-97 PN1.6 DN20突面（也可由用戶自定義）

　　其他法蘭標準如JB/T、GB、ANSI等，請用戶注明。

　　伴熱蒸汽壓力:≤0.6MPa

　　蒸汽夾套接頭G1/2”外螺紋

　　鋼球自封壓力:≥0.2MPa
